To zjawisko pojawia się wtedy, gdy cyfrowy zapis nie nadąża za drobnymi detalami obrazu, ruchu albo sygnału i zaczyna je interpretować po swojemu. W praktyce daje to poszarpane krawędzie, migotanie wzorów, fałszywe fale na tkaninach albo niepokojące „bicie” w animacji i wideo. W obróbce cyfrowej ten problem, znany jako aliasing, ma znaczenie wszędzie tam, gdzie liczy się wierność odwzorowania - od zdjęć i renderów po dźwięk i grafikę 3D.
To problem próbkowania, który zamienia detal w fałszywy wzór
- Najczęściej pojawia się tam, gdzie detal jest gęstszy niż rozdzielczość sensora, ekranu lub renderera.
- W fotografii widać go jako moiré, w grafice jako schodki i migotanie, a w ruchu jako niestabilne wzory.
- Najlepiej ograniczać go wcześniej, na etapie przechwytywania lub renderowania, a nie dopiero po fakcie.
- W pracy z 3D pomagają większa liczba próbek, wygładzanie krawędzi i rozsądne filtrowanie tekstur.
- Zbyt agresywne wyostrzanie i mocne skalowanie zwykle pogarszają sytuację zamiast ją naprawiać.
Czym jest ten efekt i dlaczego w ogóle powstaje
Ja patrzę na ten problem jak na błąd próbkowania: sygnał ciągły albo bardzo gęsty zostaje zapisany zbyt rzadko, więc część informacji zaczyna udawać coś innego. Innymi słowy, drobny detal nie znika, tylko przekształca się w fałszywy wzór, który wygląda jak realna struktura obrazu albo dźwięku.
Najprostsza wersja zasady jest taka, że trzeba próbkując uchwycić sygnał wystarczająco gęsto, zwykle co najmniej dwa razy gęściej niż wynika to z najwyższej użytecznej składowej. Przy audio o częstotliwości 44,1 kHz granica teoretyczna wypada więc na 22,05 kHz. Jak opisuje Texas Instruments, gdy próbkowanie jest zbyt rzadkie, wyższe składowe „zawijają się” w niższe i właśnie stąd biorą się zniekształcenia.
To samo działa w obrazie: jeśli wzór na tkaninie, siatce albo elewacji budynku ma więcej detalu, niż potrafi pokazać matryca lub renderer, powstaje fałszywa regularność. W praktyce nie chodzi więc o „brzydkie piksele”, tylko o złe odwzorowanie częstotliwości. Z tego powodu ten temat wraca zarówno w fotografii, jak i w komputerowej grafice 3D.
Żeby dobrze sobie z nim radzić, najpierw trzeba rozpoznać, jak wygląda w realnych materiałach i gdzie najczęściej daje o sobie znać.
Jak wygląda to w fotografii, obrazie i animacji

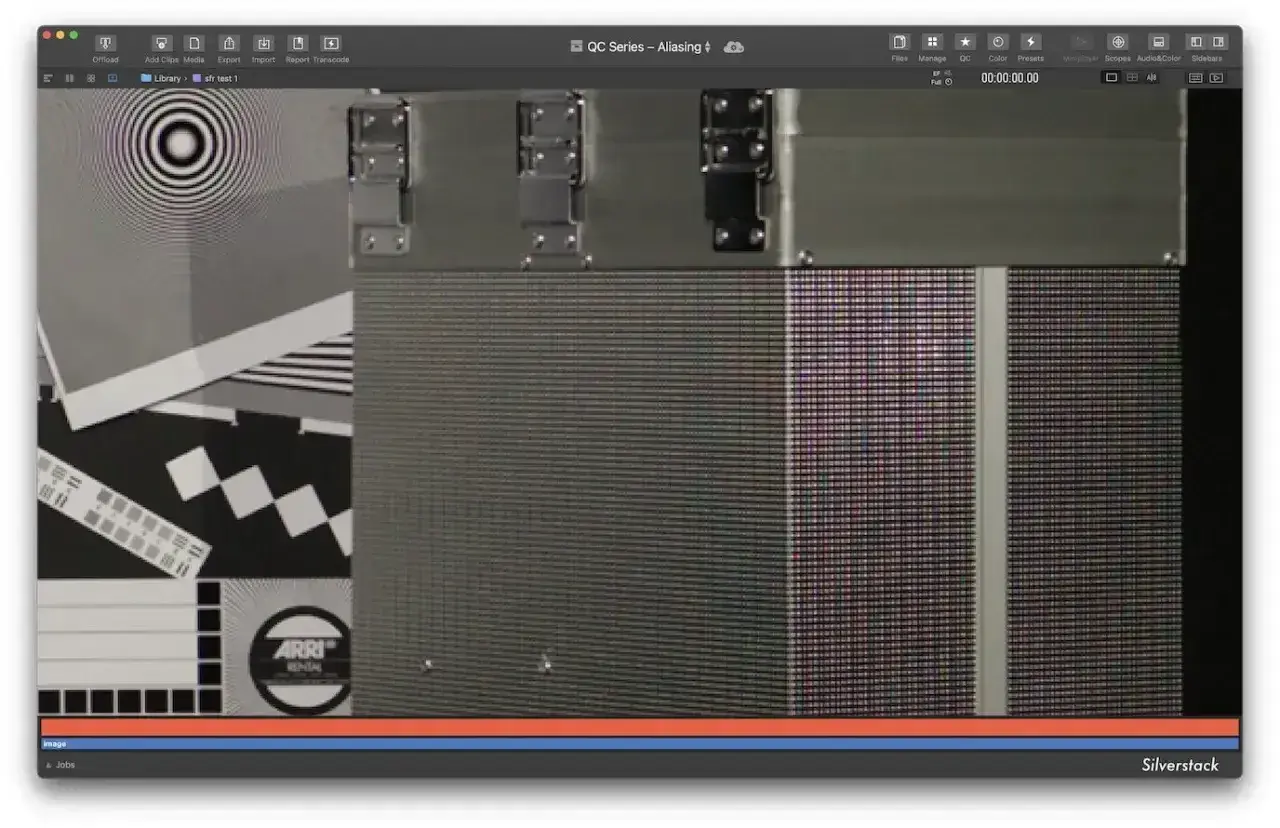

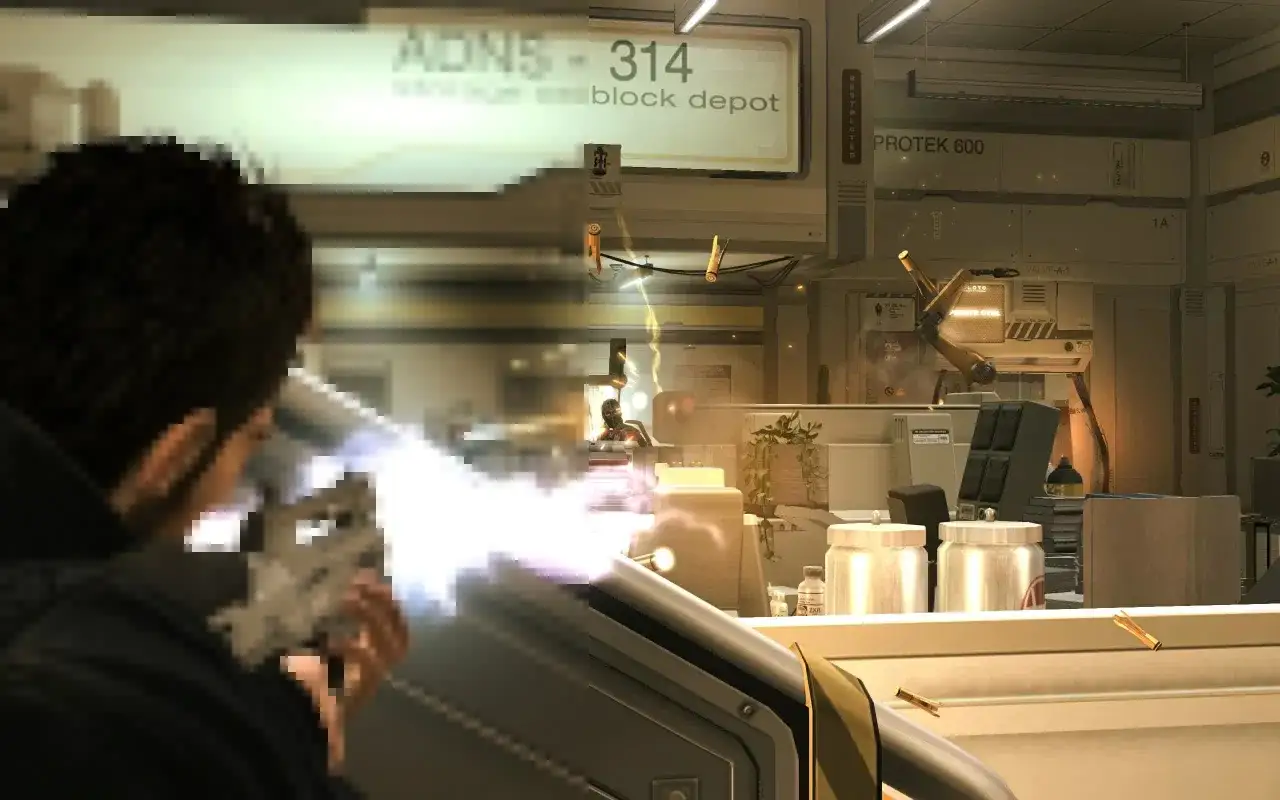

W obrazie statycznym najczęściej widzę go jako poszarpane ukośne linie, drobne fale na powtarzalnych wzorach i kolorowe prążki na materiałach, ekranach albo żaluzjach. W ruchu dochodzi jeszcze migotanie detali, które jedną klatkę wyglądają poprawnie, a następną zmieniają się w niestabilny wzór.
- Schodki na krawędziach - ukośna linia wygląda jak złożona z małych stopni, zwłaszcza na niskiej rozdzielczości.
- Moiré - falujący, czasem kolorowy wzór powstający na siatkach, tkaninach, ekranach i drobnych kratkach.
- Migotanie detali - cienkie elementy w wideo lub animacji raz są widoczne, a raz znikają, choć obiekt się nie zmienia.
- Pozorna zmiana kierunku - szprychy, wentylatory albo koła mogą wyglądać, jakby zwalniały albo cofały się.
Warto odróżnić te objawy, bo nie zawsze naprawia się je tak samo. Schodki na krawędzi to zwykle problem rastrowania, a moiré częściej wynika z nakładania się dwóch regularnych siatek: tej w fotografowanym obiekcie i tej w obrazie cyfrowym. Dla czytelnika oznacza to jedno: jeśli widzisz „dziwne fale”, nie zakładaj od razu, że winny jest aparat albo monitor - często winna jest po prostu zbyt gęsta struktura sceny.
Na zdjęciach z forum technicznego, w katalogach materiałów czy w renderach produktu ten efekt bywa wyjątkowo zdradliwy, bo na małym podglądzie wygląda jeszcze akceptowalnie. Prawdziwy problem wychodzi dopiero po powiększeniu, eksporcie albo odtworzeniu w ruchu, więc następny krok to zrozumienie jego najczęstszych przyczyn.
Co najczęściej go wywołuje w praktyce
Najkrócej mówiąc: zbyt mała liczba próbek w stosunku do ilości detalu. To jednak tylko punkt wyjścia, bo w codziennej pracy dochodzi kilka bardzo konkretnych sytuacji, które ten problem wzmacniają.
- Zbyt gęsty wzór w kadrze - tkanina, kratka, dachówka, siatka, ekran albo drobny print potrafią wejść w konflikt z pikselami.
- Zbyt agresywne wyostrzanie - algorytmy podbijają kontrast na krawędziach i zamieniają delikatny detal w poszarpaną linię.
- Skalowanie bez sensownego filtrowania - mały obraz powiększony „na siłę” często pokazuje fałszywe krawędzie i nieregularne wzory.
- Ruch kamery lub obiektu - to, co w pojedynczej klatce jest jeszcze poprawne, przy animacji zaczyna drgać i migać.
- Zbyt mało próbek w renderze - scena 3D może być poprawnie zbudowana, ale przy zbyt niskiej jakości renderingu krawędzie i tekstury zaczynają się sypać.
W praktyce ja najpierw pytam nie o to, „jak to naprawić”, tylko na którym etapie procesu problem się rodzi. Jeśli źródło jest już zbyt gęste dla sensora, ekranu albo renderera, późniejsze poprawki tylko maskują objaw. Jeśli z kolei winna jest obróbka, często wystarczy łagodniejsza korekta i lepszy eksport.
To prowadzi do najważniejszej części pracy: co faktycznie działa w fotografii i postprodukcji, zanim obraz trafi do odbiorcy.
Jak ograniczać problem podczas fotografowania i obróbki
W fotografii i edycji obrazu najlepsze rezultaty dają działania podjęte jak najwcześniej. Ja zwykle zaczynam od źródła, a dopiero potem sięgam po korektę w programie, bo postprodukcja nie odzyska informacji, których nigdy nie zarejestrowano.
| Sytuacja | Co robić | Dlaczego to działa |
|---|---|---|
| Tkaniny, siatki, dachówki, ekran na zdjęciu | Zmień kąt, odsuń aparat albo zmień ogniskową; nie podbijaj od razu ostrości | Zmniejszasz nakładanie się regularnego wzoru na siatkę pikseli |
| Plik do internetu lub druku | Eksportuj w docelowym rozmiarze i użyj sensownego filtrowania przy zmniejszaniu | Ograniczasz schodki i migotanie drobnych detali |
| RAW po mocnym odszumianiu | Sprawdź, czy wyostrzanie nie jest zbyt mocne, zwłaszcza przy 100% | Odszumianie potrafi ukryć szum, ale jednocześnie uwydatnia fałszywe krawędzie |
| Wideo z powtarzalnym wzorem | Zwiększ jakość nagrania u źródła albo ogranicz agresywną ostrość materiału | Detale mniej „pływają” między klatkami |
W praktyce trzymam się trzech zasad. Po pierwsze, zmiana kadru często działa lepiej niż korekta w programie. Po drugie, nie mylę ostrości z czytelnością - obraz może być odrobinę miększy, a mimo to poprawniejszy. Po trzecie, zawsze sprawdzam plik w docelowym rozmiarze, bo to, co wygląda dobrze na dużym podglądzie, potrafi rozsypać się po zmniejszeniu.
W statycznym obrazie da się jeszcze sporo uratować. W grafice 3D i animacji problem bywa bardziej uparty, bo wraca w każdej klatce i na każdej powierzchni, więc tam liczy się nie tylko obróbka, ale cały pipeline renderingu.
Jakie rozwiązania działają w grafice 3D i renderowaniu
W grafice 3D nie ma jednego przycisku, który załatwia wszystko. Ja patrzę na to tak: jeśli kłopot siedzi na krawędziach geometrii, potrzebujesz większej liczby próbek; jeśli w teksturach, trzeba pomóc filtrowaniem i poziomami szczegółowości; jeśli w ruchu, trzeba lepiej łączyć informacje z kolejnych klatek.
| Technika | Najlepiej pomaga na | Co trzeba wiedzieć |
|---|---|---|
| SSAA | Krawędzie i drobne detale | Daje bardzo dobrą jakość, ale wymaga dużej mocy obliczeniowej; często sprawdza się w renderach offline |
| MSAA | Schodki na geometrii | Dobrze wygładza krawędzie modeli, ale słabiej radzi sobie z drobnymi wzorami i efektami materiałów |
| TAA | Migotanie w ruchu | Pomaga na niestabilne detale, ale bywa kosztem lekkiej miękkości obrazu albo smużenia |
| FXAA | Szybkie wygładzenie krawędzi | Jest lekkie obliczeniowo, ale potrafi rozmyć obraz bardziej, niż bym chciał w materiale produktowym |
| Mipmapy i filtr anizotropowy | Tekstury pod kątem i w oddali | Nie zastępują wygładzania krawędzi, ale wyraźnie ograniczają migotanie detali na powierzchniach |
Przy modelach przygotowywanych do druku 3D patrzę jeszcze na gęstość siatki i tekstury. Zbyt agresywna redukcja liczby wielokątów potrafi zrobić fałszywy kontur na krawędziach, a zbyt małe mapy tekstur rozpadają się na drobny szum. Osobnym zagadnieniem jest schodkowanie warstw samego wydruku, ale to już ograniczenie procesu produkcji, a nie wyłącznie renderingu.
Jeśli mam wybrać jedną rzecz, która robi największą różnicę, to nie jest nią najdroższe narzędzie, tylko rozsądny dobór próbek do skali detalu. To właśnie ten punkt najczęściej odróżnia obraz „technicznie poprawny” od obrazu naprawdę czytelnego.
Czego pilnuję przed eksportem, publikacją i drukiem
Przed oddaniem materiału do publikacji robię prostą kontrolę. Taki krótki przegląd zajmuje mniej czasu niż poprawianie pliku po skargach klienta albo po zauważeniu problemu dopiero na ekranie odbiorcy.
- Czy w kadrze są cienkie, regularne wzory, które mogą wejść w konflikt z pikselami?
- Czy plik końcowy ma sensowną rozdzielczość do zastosowania, do którego trafi?
- Czy wyostrzanie nie zostało podkręcone mocniej, niż naprawdę wymaga tego materiał?
- Czy tekstury i detale nie są zbyt regularne jak na skalę sceny?
- Czy w ruchu nie pojawia się migotanie, którego nie widać na pojedynczej klatce?
- Czy render, zdjęcie albo model nie skorzystałby na zmianie kąta, dystansu lub poziomu szczegółowości?
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: kontroluj detal jak najwcześniej, a nie najpóźniej. Wtedy obraz zachowuje ostrość tam, gdzie trzeba, i nie zaczyna udawać czegoś innego tylko dlatego, że zabrakło próbek albo rozsądnego filtrowania.
