Obrazy oparte na krzywych matematycznych dają dużą swobodę w obróbce cyfrowej: można je skalować, edytować i przygotowywać do różnych zastosowań bez rozmycia konturów. W praktyce to temat ważny dla logo, ikon, schematów, rysunków technicznych, a nawet elementów wykorzystywanych w druku 3D czy cięciu laserowym. Najwięcej problemów zaczyna się wtedy, gdy ktoś traktuje każdy plik graficzny tak samo, a właśnie tu różnica między formatami robi największą różnicę.
Najważniejsze rzeczy do zapamiętania
- Wektor opisuje obraz przez punkty, krzywe i linie, a nie przez piksele.
- Najlepiej sprawdza się tam, gdzie liczy się skalowanie i precyzyjny kontur.
- Do internetu najwygodniejszy jest zwykle SVG, a do wymiany i druku często PDF lub EPS.
- Automatyczna wektoryzacja bywa pomocna, ale rzadko daje gotowy efekt bez ręcznej korekty.
- Przy eksporcie warto sprawdzić ścieżki, grubości linii, tekst zamieniony na krzywe i zamknięte kontury.
Jak działa zapis oparty na krzywych i punktach

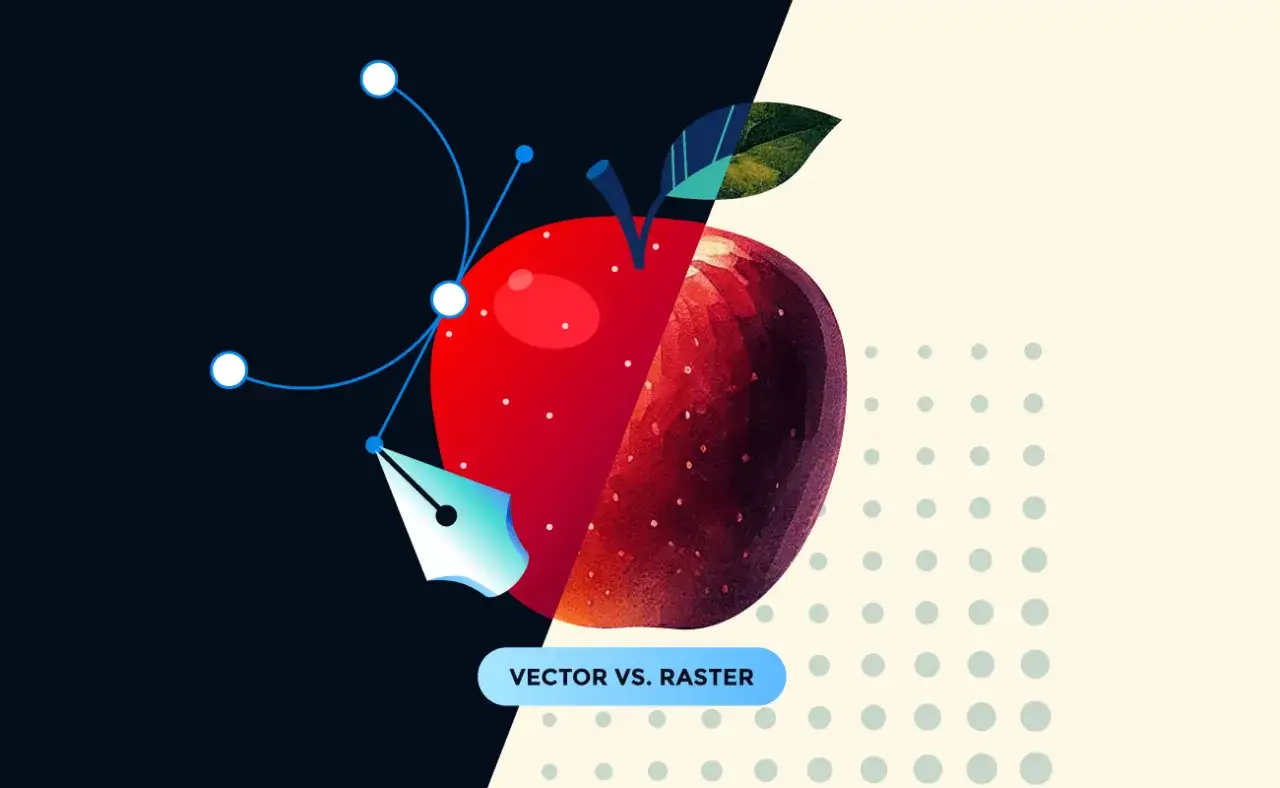

Wektor nie przechowuje obrazu jako siatki pikseli, tylko jako opis geometryczny. Jak opisuje Adobe, taki plik opiera się na punktach, liniach i krzywych, a wygląd kształtu wynika z parametrów, nie z liczby pikseli. To dlatego ten sam znak można powiększyć do rozmiaru plakatu i nie stracić ostrości na krawędziach.
W codziennej pracy najważniejsze są trzy elementy: węzły, czyli punkty sterujące kształtem; ścieżki, czyli przebieg linii między węzłami; oraz wypełnienie i obrys, które nadają obiektowi finalny wygląd. Ja zwykle patrzę na to tak: im mniej zbędnych punktów, tym łatwiejsza późniejsza edycja i mniejsza szansa na problemy przy eksporcie.
Przeczytaj również: Jaki laptop do Photoshopa? Wybierz najlepszy model do edycji zdjęć
Co dzieje się przy skalowaniu
Przy powiększaniu program przelicza relacje matematyczne, a nie „rozciąga” gotowych pikseli. To dlatego wektor dobrze znosi zmiany rozmiaru, ale ma też swój koszt: zbyt złożone ścieżki potrafią spowolnić pracę i utrudnić dalszą obróbkę. W praktyce przesadna liczba węzłów nie poprawia jakości, tylko robi plik bardziej kapryśnym.
Ta zasada prowadzi wprost do pytania, kiedy taki format jest naprawdę najlepszym wyborem, a kiedy lepiej nie upierać się przy nim na siłę.
Gdzie ten format daje realną przewagę
Największą zaletę widać tam, gdzie obraz musi być czysty w wielu rozmiarach albo wymaga bardzo precyzyjnego konturu. To nie jest technika do wszystkiego, ale w swoich typowych zastosowaniach bywa po prostu bezkonkurencyjna.
| Zastosowanie | Dlaczego się sprawdza | Na co uważać |
|---|---|---|
| Logo i identyfikacja wizualna | Można je powiększać od favicony po baner bez utraty ostrości | Za dużo detali utrudnia czytelność w małym rozmiarze |
| Ikony i interfejsy | Proste kształty łatwo dopasować do różnych ekranów i stylów | Trzeba pilnować grubości linii i spójności siatki |
| Diagramy i infografiki | Tekst, strzałki i wykresy zachowują ostre krawędzie | Zbyt dekoracyjne efekty mogą pogorszyć czytelność |
| Rysunek techniczny, laser, ploter | Masz dokładny kontur, który łatwo odczytać maszynowo | Ścieżki muszą być zamknięte, a obrysy spójne |
| Przygotowanie do druku 3D | Kontur może stać się podstawą do ekstrudowania, grawerowania lub reliefu | Wektor nie zastępuje modelu 3D, tylko bywa jego punktem startowym |
| Fotografie | Tu przewaga praktycznie znika | Zdjęcia lepiej zostawić w rastrze, bo potrzebują płynnych przejść tonalnych |

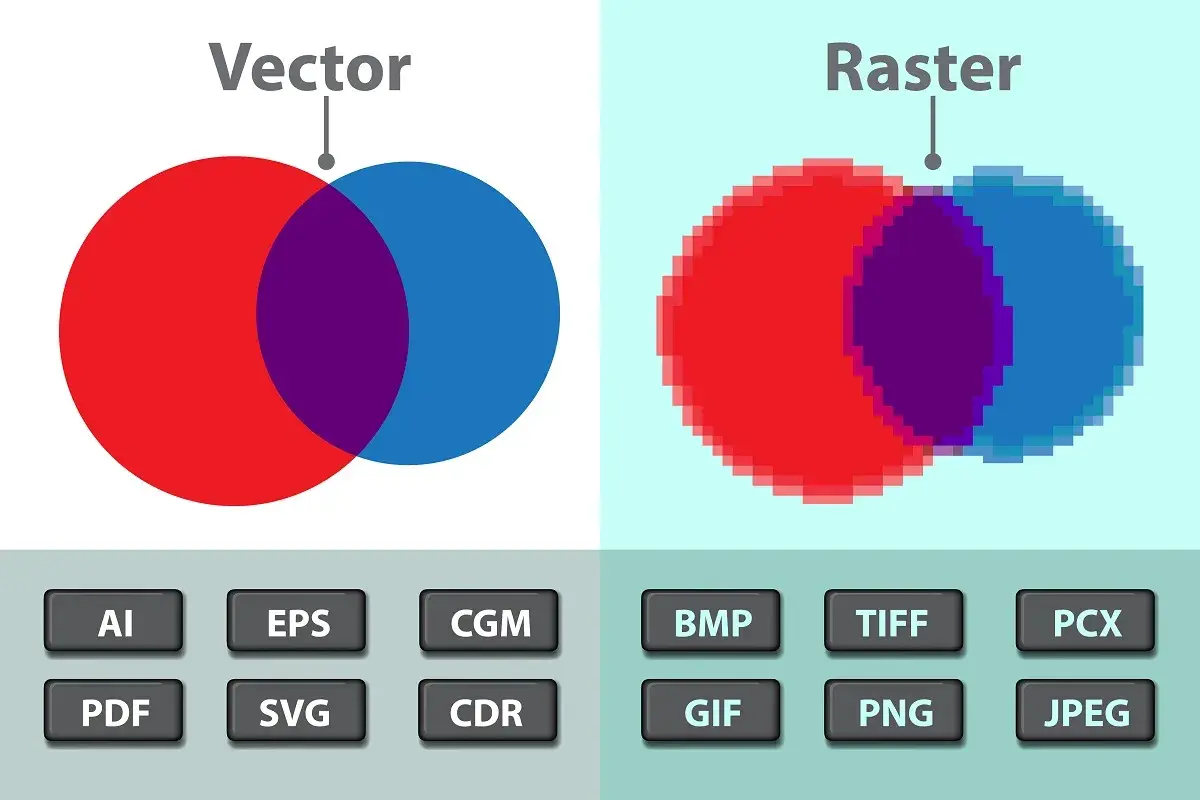

Formaty i narzędzia, które najczęściej spotykam w praktyce
Najbardziej uniwersalnym formatem do internetu jest dziś SVG. W3C opisuje SVG jako język do tworzenia grafiki dwuwymiarowej opartej na wektorach, co dobrze tłumaczy jego popularność w sieci: plik da się skalować, stylować i osadzać w projektach webowych. W praktyce to świetny wybór dla ikon, prostych ilustracji i elementów interfejsu.
- SVG - najlepszy do stron internetowych, ikon, ilustracji i prostych animacji.
- PDF - wygodny do wymiany plików i druku, ale trzeba pamiętać, że może zawierać też raster.
- EPS - nadal spotykany w poligrafii i przy starszych workflow, zwłaszcza w produkcji.
- AI - natywny format Adobe Illustratora, dobry jako plik roboczy.
- CDR - często używany w CorelDRAW, szczególnie w pracy produkcyjnej i reklamowej.
Przy wyborze formatu patrzę nie tylko na rozszerzenie, ale też na to, co ma się stać z plikiem dalej. Jeśli ma trafić do klienta, do drukarni albo do narzędzia online, wolę format możliwie otwarty i przewidywalny. Jeśli ma być tylko plikiem roboczym, można zostać przy formacie programu, w którym powstał.
Sam format to jednak nie wszystko. Równie ważne jest to, jak przygotujesz plik przed eksportem, bo na tym etapie najczęściej powstają błędy, których później nie da się już łatwo odkręcić.
Jak przygotować plik do internetu, druku i projektów technicznych
Gdy przygotowuję wektor do użycia w różnych kanałach, zawsze przechodzę przez podobną kolejność działań. To oszczędza czas, zwłaszcza gdy plik ma być użyty w kilku miejscach naraz: na stronie, w druku i jako baza do dalszej obróbki.
- Sprawdzam, czy wszystkie ścieżki są zamknięte i czy nie ma przypadkowych przerw w konturach.
- Upraszczam nadmiar węzłów, żeby plik był lżejszy i łatwiejszy do edycji.
- Konwertuję tekst na krzywe, jeśli plik ma trafić do osoby, która nie ma użytej przeze mnie czcionki.
- Weryfikuję grubość linii, bo cienki obrys, który wygląda dobrze na ekranie, może zniknąć po wydruku lub cięciu.
- Sprawdzam kolory i tryb eksportu, bo sam wektor nie naprawi złego zarządzania barwą.
- Jeśli plik idzie do lasera, plotera albo pod relief 3D, testuję, czy kontur nie zawiera mikroszczelin i niepotrzebnych nakładek.
Przy materiałach do internetu dodatkowo zwracam uwagę na wagę pliku i poprawność osadzania. SVG bywa bardzo wygodny, ale zbyt skomplikowany plik może być cięższy, niż się wydaje na pierwszy rzut oka. Z kolei w druku ważniejsza staje się spójność kształtów, zgodność kolorów i to, czy drukarnia dostanie plik bez brakujących zasobów.
Jeśli projekt ma być bazą pod element techniczny, na przykład wycięcie, znakowanie albo prosty relief, liczy się jeszcze większa dyscyplina. Wtedy każdy przypadkowy punkt, otwarta ścieżka albo źle pogrupowany obiekt może zamienić prosty plik w źródło opóźnień.
Na tym etapie najłatwiej też popełnić kilka powtarzalnych błędów, które wyglądają niewinnie, a później kosztują najwięcej czasu.
Najczęstsze błędy przy pracy z wektorami i jak ich unikam
Największy błąd to oczekiwanie, że automatyczna wektoryzacja zrobi wszystko sama. Narzędzia typu „image trace” świetnie nadają się do szybkiego szkicu lub prostego znaku, ale przy zdjęciach, cieniach i złożonych przejściach tonalnych zwykle tworzą zbyt wiele niepotrzebnych kształtów. Efekt bywa technicznie poprawny, ale wizualnie ociężały.
- Próba wektoryzacji fotografii - lepiej zostawić zdjęcie w rastrze niż udawać liniowy rysunek.
- Zbyt wiele węzłów - plik robi się trudny do obróbki i potrafi zachowywać się niestabilnie.
- Brak zamiany tekstu na krzywe - po przeniesieniu pliku font może się rozjechać albo zniknąć.
- Otwarte ścieżki - szczególnie problematyczne przy cięciu, grawerze i pracy produkcyjnej.
- Mylenie efektów wizualnych z geometrią - cienie, maski i przezroczystości nie zawsze są odczytywane tak samo w każdym programie.
Drugim częstym błędem jest przekonanie, że każdy plik zapisany jako PDF albo SVG jest automatycznie gotowy do użycia. To nieprawda. Taki plik może zawierać mieszankę wektora, rastra, tekstu i efektów specjalnych, więc trzeba go otworzyć i sprawdzić, a nie ufać samemu rozszerzeniu.
Gdy mam wątpliwości, upraszczam projekt i testuję go w docelowym zastosowaniu, zamiast liczyć na to, że „jakoś się wyrenderuje”. To prostsze niż ratowanie pliku na ostatnią chwilę i zwykle daje bardziej przewidywalny wynik.
Jak wybieram między wektorem a rastrem w codziennej obróbce
W praktyce trzymam się jednej zasady: jeśli projekt ma skalować się bez utraty ostrości, grafika wektorowa daje mi największą kontrolę. Jeśli liczy się fotograficzny detal, miękkie przejścia tonalne albo realistyczna faktura, zostaję przy rastrze. To nie jest walka dwóch technologii, tylko wybór właściwego narzędzia do konkretnego zadania.
W pracy nad materiałami dla Super3D.pl ten podział ma szczególne znaczenie, bo jedno z drugim często się łączy: zdjęcia sprzętu, zrzuty ekranu, schematy, ilustracje techniczne i elementy do druku 3D wymagają różnych formatów. Im szybciej wybiorę właściwy zapis na początku, tym mniej czasu tracę później na poprawki, eksporty i ratowanie ostrości.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, brzmiałaby tak: zaczynaj od formatu, który odpowiada charakterowi materiału, a nie od tego, który akurat masz pod ręką. Wtedy obróbka cyfrowa jest prostsza, pliki są czytelniejsze, a efekt końcowy wygląda po prostu lepiej.
