SDI to jeden z tych standardów, które wideo robią po prostu łatwiejszym. Daje stabilne połączenie między kamerą, rejestratorem, mikserem, monitorem i kartą przechwytującą, a przy tym dobrze znosi dłuższe odcinki kabla i pracę w środowisku produkcyjnym. W tym tekście wyjaśniam, jak działa, jakie ma warianty, kiedy naprawdę wygrywa z HDMI oraz na co uważać przy montażu i wyborze sprzętu.
Najważniejsze fakty o SDI dla montażu wideo
- To standard do przesyłania nieskompresowanego obrazu cyfrowego, zwykle z osadzonym dźwiękiem i kodem czasowym.
- Najczęściej spotkasz odmiany od SD-SDI po 12G-SDI, a wybór zależy od rozdzielczości i przepływności.
- W pracy studyjnej i postprodukcyjnej SDI zwykle wygrywa stabilnością toru, długością połączeń i przewidywalnością.
- HDMI bywa prostsze w sprzęcie konsumenckim, ale w pro workflow częściej przegrywa z handshake, złączem i odpornością toru.
- Przy 12G-SDI liczy się nie tylko sam kabel, ale też długość trasy, liczba przejściówek i jakość urządzeń po obu stronach.
- Do dłuższych połączeń albo większej liczby punktów dystrybucji lepiej od razu myśleć o reclockerze lub światłowodzie.
Czym jest SDI i dlaczego wciąż ma znaczenie
Według SMPTE to rodzina interfejsów do przesyłania nieskompresowanego, niezaszyfrowanego wideo cyfrowego, często razem z osadzonym audio i timecode, czyli kodem czasowym. W praktyce oznacza to sygnał, który nie musi negocjować obrazu z urządzeniem po drugiej stronie tak jak wiele torów HDMI, więc zachowuje się bardziej przewidywalnie w studiu, na planie i przy monitoringu.
Ja traktuję SDI jako standard roboczy tam, gdzie obraz ma po prostu dojść z punktu A do punktu B i dalej wyglądać tak samo. To nie jest fajerwerk, tylko narzędzie do stabilnego toru sygnałowego, a właśnie za to operatorzy, montażyści i technicy cenią go od lat.
- Stabilność oznacza mniej niespodzianek przy przepinaniu sprzętu i mniej czasu straconego na szukanie przyczyny braku obrazu.
- Niskie opóźnienie ma znaczenie przy podglądzie na żywo, w realizacji wielokamerowej i podczas korekcji obrazu.
- Prosty tor ułatwia rozbudowę zestawu o monitor, rejestrator, konwerter albo kartę I/O.
Kiedy już wiemy, po co ten standard istnieje, łatwiej odróżnić jego odmiany i dobrać właściwy wariant do projektu.
Jakie odmiany SDI spotkasz najczęściej
W praktyce nie ma jednego „SDI do wszystkiego”. Są wersje o różnej przepływności, a każda odpowiada innemu poziomowi rozdzielczości i liczbie kanałów, które sygnał ma udźwignąć.
| Wariant | Przepływność | Najczęstsze zastosowanie | Co warto wiedzieć |
|---|---|---|---|
| SD-SDI | 270 Mb/s | Starsze systemy SD, archiwa, kompatybilność z dawnym sprzętem | To nadal działa, ale dziś ma sens głównie tam, gdzie w grę wchodzi starsza infrastruktura. |
| HD-SDI | 1,5 Gb/s | 720p, 1080i, podstawowe toru HD | Wciąż spotykane w monitorach, rejestratorach i starszych kartach przechwytujących. |
| 3G-SDI | 2,97 Gb/s | 1080p50/60, live, multicam, prosty workflow HD | Tu często pojawia się temat Level A i Level B, więc zgodność urządzeń trzeba sprawdzić przed zakupem. |
| 6G-SDI | 6 Gb/s | UHD do 2160p30 | Dobry kompromis dla wielu torów 4K/UHD, zwłaszcza gdy nie potrzebujesz jeszcze 60 klatek na sekundę. |
| 12G-SDI | 12 Gb/s | UHD do 2160p60 w jednym kablu | To obecnie jeden z najbardziej praktycznych wariantów dla single-cable 4K/UHD. |
Ważna praktyczna różnica: przy 3G-SDI dwa urządzenia mogą mówić o tym samym sygnale, ale oczekiwać innego mapowania obrazu. Jeśli któryś element toru nie pokazuje obrazu, nie zakładaj od razu awarii kabla, bo problem bardzo często leży w zgodności Level A i Level B.
Skoro wersje różnią się przepływnością, naturalnie pojawia się pytanie, kiedy SDI faktycznie jest lepsze od HDMI albo IP.
Kiedy SDI wygrywa z HDMI, a kiedy lepiej wybrać IP
W 2026 coraz częściej obok SDI stoi także IP, ale to nie znaczy, że starszy standard nagle stracił sens. Według SMPTE, ST 2110 był projektowany jako odpowiedź na potrzebę zastąpienia długowiecznego SDI w dużych instalacjach broadcastowych, studiach i wozach transmisyjnych. To dobrze pokazuje podział ról: mniejsze zestawy nadal często żyją na kablu BNC, a większe środowiska coraz częściej przenoszą się do infrastruktury sieciowej.
| Cecha | SDI | HDMI | IP |
|---|---|---|---|
| Długość toru | Zwykle lepsza, szczególnie na 75-ohm coax i przy dobrym osprzęcie | Najczęściej krótsza i bardziej wrażliwa na jakość kabla | Może być bardzo duża, ale zależy od sieci i architektury |
| Stabilność | Bardzo dobra, jeśli trzymasz się zgodnych standardów | Potrafi działać dobrze, ale częściej sprawia kłopoty przy wymianie urządzeń | Wysoka przy dobrze zrobionej instalacji, ale wymaga konfiguracji |
| Obsługa audio i metadanych | Naturalnie wpisana w tor, często razem z timecode | Możliwa, ale w praktyce mniej przewidywalna w sprzęcie pro | Rozdzielona na strumienie i zarządzana programowo |
| Skalowanie | Proste w małych i średnich systemach | Ograniczone w bardziej złożonych zestawach | Bardzo dobre w dużych instalacjach i centrach produkcyjnych |
| Kiedy wybrać | Monitoring, montaż, rejestracja, live, pro kamera-to-monitor | Konsumenckie kamery, laptopy, prostsze monitory | Duże studia, routing, sieciowa dystrybucja obrazu |
W praktyce wybór bywa prosty: jeśli potrzebuję toru, który ma działać bez dyskusji i bez warstwy sieciowej, wybieram SDI. Jeśli buduję dużą infrastrukturę z wieloma źródłami i odbiornikami, IP staje się bardziej logiczne, ale płacę za to większą złożonością i koniecznością strojenia całego środowiska.
Żeby wykorzystać tę przewagę, trzeba jeszcze dobrze dobrać okablowanie i dystans, bo tu najczęściej giną najmocniejsze argumenty standardu.
Jak dobrać okablowanie, złącza i dystans

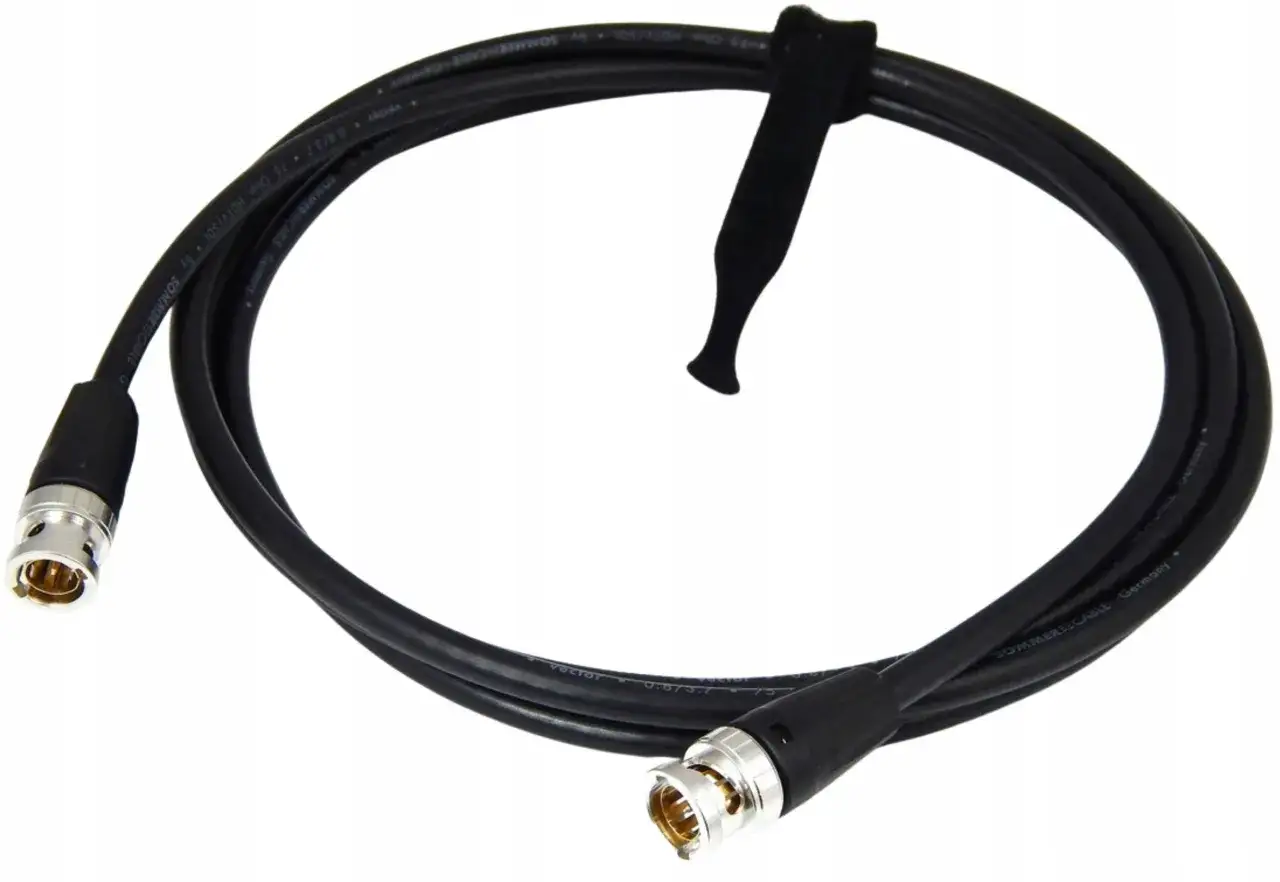

Przy SDI kabel nie jest dodatkiem, tylko częścią toru sygnałowego. Na krótkich odcinkach wiele zestawów będzie działało poprawnie, ale im wyższa przepływność, tym bardziej liczy się jakość przewodu, liczba połączeń po drodze i to, czy całość została zbudowana z myślą o 75 omach.
Jak podaje AJA, dla kabla Belden 1694A i odpowiedniej equalizacji można przyjąć orientacyjnie 70 m przy 12 Gb/s, 100 m przy 6 Gb/s, 140 m przy 3 Gb/s, 200 m przy 1,5 Gb/s i 300 m przy 270 Mb/s. To dobry punkt odniesienia, ale nie obietnica, bo każdy dodatkowy konektor, patch panel i nieidealne zagięcie zabiera margines.
Przy naprawdę długich trasach światłowód jest po prostu rozsądniejszy, a w modelach single-mode można dojść nawet do 10 km. Właśnie dlatego w większych realizacjach często nie walczy się z samym kablem koncentrycznym, tylko od razu przechodzi na konwerter lub tor optyczny.
- Wybieraj 75-ohm coax, bo SDI nie jest zwykłym sygnałem wideo do przypadkowego kabla.
- Sprawdzaj typ złącza, zwłaszcza gdy pracujesz z mini BNC albo HD BNC w kompaktowych urządzeniach.
- Minimalizuj przejściówki, bo każda dokładana mechanicznie łączka zmniejsza rezerwę jakości.
- Myśl o reclockerze, gdy sygnał ma iść dalej albo ma być rozdzielany na kilka urządzeń.
Gdy tor jest już fizycznie stabilny, SDI zaczyna po prostu pomagać w pracy montażowej, a nie tylko łączyć urządzenia.
Jak używać SDI w montażu i monitoringu
W montażu wideo SDI ma największy sens wtedy, gdy wychodzisz poza podgląd w samym programie. Kiedy oceniam materiał pod kolor, kontrast i banding, wolę wysłać sygnał z karty I/O albo konwertera na zewnętrzny monitor referencyjny niż ufać oknu podglądu w NLE, czyli programie montażowym.
To samo dotyczy pracy z materiałem z planu. Jeśli obraz ma trafić do rejestratora, miksera albo monitora operatora, jeden spójny tor z embedded audio zwykle daje mniej chaosu niż mieszanie kilku różnych standardów i adapterów.
- Monitoring referencyjny pomaga ocenić kolor i ekspozycję na sprzęcie, który faktycznie pokazuje obraz, a nie tylko go podgląda.
- Zgrywanie i rejestracja są wygodne, gdy kamera, rejestrator i komputer mówią tym samym językiem sygnałowym.
- Live i multicam korzystają z niskiego opóźnienia oraz łatwej dystrybucji obrazu do kolejnych urządzeń.
- Audio i timecode mogą iść jednym przewodem razem z obrazem, co upraszcza organizację całego zestawu.
- Kolor grading lepiej oceniać na 10-bitowym wyjściu 4:2:2, bo 8-bit potrafi ukryć problem z przejściami tonalnymi.
Jeśli tor jest ustawiony dobrze, jeden przewód potrafi nieść obraz, dźwięk i metadane, a to w praktyce upraszcza cały zestaw.
Nawet wtedy można jednak łatwo wpaść w kilka klasycznych pułapek.
Najczęstsze błędy przy pracy z SDI
Najwięcej problemów nie wynika z samego standardu, tylko z tego, że ktoś traktuje go jak zwykły przewód. To zwykle kończy się drobnymi, ale upierdliwymi awariami, które trudno złapać na pierwszy rzut oka.
- Mieszanie 3G Level A i Level B sprawia, że obraz nie pojawia się mimo poprawnego fizycznego połączenia. Sprawdź zgodność obu urządzeń, zanim zaczniesz szukać winy w kablu.
- Zbyt lekki kabel do 12G działa krócej, niż sugeruje opis na opakowaniu. Przy wyższej przepływności jakość przewodu i złącz ma większe znaczenie niż przy HD.
- Za dużo przejściówek obniża margines sygnałowy. Gdy tor robi się długi, zacznij liczyć każdy dodatkowy adapter, coupler i patch panel.
- Ignorowanie embedded audio potrafi skończyć się obrazem bez dźwięku, mimo że wszystko wygląda poprawnie na monitorze. Warto sprawdzić konfigurację wejścia i wyjścia, a nie tylko fizyczny kabel.
- Brak testu w realnym torze to klasyczny błąd. Zestaw, który działa na biurku, może zacząć gubić sygnał dopiero po wpięciu do całej trasy w racku lub na planie.
Jeśli mam wskazać jedną radę, to brzmi ona prosto: testuj cały łańcuch, nie tylko pojedynczy kabel na biurku. Wideo bardzo często psuje się dopiero wtedy, gdy sygnał przejdzie przez wszystkie rzeczy, których na etapie zakupu nikt nie brał pod uwagę.
Na co zwrócić uwagę przed zakupem sprzętu z SDI
Przy zakupie patrzę przede wszystkim na to, jaki problem sprzęt ma rozwiązać za rok, a nie tylko dziś. Jeśli planujesz tylko Full HD i krótkie odcinki w studiu, 3G-SDI może wystarczyć. Jeśli w grę wchodzi 4K/UHD, dłuższy tor albo częsta rozbudowa zestawu, 12G daje wyraźnie większy spokój.
- Przepływność sprawdź pod kątem realnej rozdzielczości i liczby klatek, których potrzebujesz teraz i w najbliższej rozbudowie.
- Rodzaj złączy ma znaczenie praktyczne, bo full-size BNC, HD BNC i mini BNC nie zawsze są równie wygodne w terenie.
- Audio i timecode powinny być obsługiwane w sposób zgodny z twoim workflow, a nie tylko „na papierze”.
- Jakość toru kablowego jest tak samo ważna jak sam monitor, karta czy konwerter, bo cała instalacja pracuje jako jeden system.
- Możliwość rozbudowy pozwala uniknąć wymiany całego zestawu wtedy, gdy pojawi się nowe źródło obrazu albo wyższa rozdzielczość.
Najlepsze efekty daje podejście praktyczne: dobieram standard do realnej rozdzielczości, dystansu i liczby urządzeń, a dopiero potem do ceny. Wtedy SDI nie jest kolejnym skrótem ze specyfikacji, tylko spokojnym fundamentem całego zestawu wideo.
