W PETG najwięcej zależy od temperatury dyszy, stołu i tego, czy filament jest suchy. To właśnie petg temperatura najczęściej decyduje, czy wydruk wyjdzie gładki i mocny, czy zacznie nitkować, odklejać się od stołu albo tracić ostrość detali. Poniżej zebrałem konkretne zakresy startowe, sposób ich korygowania i błędy, które najczęściej psują efekt.
Najważniejsze liczby, od których warto zacząć
- Na start przyjmuję 235-245°C na dyszy i 75-85°C na stole; to bezpieczny punkt wyjścia dla większości szpul PETG.
- Gdy pojawia się nitkowanie, najpierw schodzę o 5°C i sprawdzam retrakcję, zanim zacznę zmieniać cały profil.
- Jeśli warstwy łączą się słabo, zwykle pomaga 5-10°C więcej albo mniejsze chłodzenie modelu.
- Wilgotny filament potrafi udawać złą temperaturę, więc przy strzelaniu, pykaniu i bąblach najpierw suszę szpulę.
- Przy szybkim druku i wyższych temperaturach warto mieć hotend all-metal, zwłaszcza gdy przekraczasz 240-260°C.
Jakie temperatury PETG przyjąć na start
Jeśli nie masz jeszcze profilu dla konkretnej szpuli, najlepiej zacząć od środka sensownego zakresu, a nie od skrajności. Ja najczęściej ustawiam 235-245°C na dyszy i 75-85°C na stole, bo to daje stabilny punkt wyjścia dla większości popularnych filamentów. Przy częściach większych, grubych ściankach albo modelach funkcjonalnych zwykle zostaję bliżej górnej granicy, a przy detalach i cienkich elementach schodzę odrobinę niżej.
| Scenariusz | Dysza | Stół | Kiedy to ma sens |
|---|---|---|---|
| Uniwersalny start | 235-245°C | 75-85°C | Najlepszy punkt odniesienia dla nowej szpuli |
| Modele funkcjonalne i grubsze ściany | 240-250°C | 80-90°C | Gdy zależy Ci na lepszym łączeniu warstw i większej spójności |
| Detal i czystsze krawędzie | 230-240°C | 75-80°C | Gdy chcesz ograniczyć nitkowanie i zacieki |
| Szybki profil lub wysoki przepływ | 245-260°C | 60-70°C lub według profilu filamentu | Przy druku high-speed, większej dyszy albo wysokim flow |
W praktyce traktuję te wartości jako punkt startowy, nie dogmat. Różne marki PETG potrafią zachowywać się inaczej, bo zmienia się skład, pigment, dodatki poprawiające płynięcie i tolerancja na chłodzenie. Jeśli producent podaje własny profil, biorę go jako bazę i koryguję dopiero po pierwszym teście.
Kiedy masz już bezpieczny punkt wyjścia, warto zrozumieć, czemu właśnie te kilka stopni robi tak dużą różnicę.
Dlaczego temperatura tak mocno zmienia zachowanie PETG
PETG jest bardziej wrażliwy na balans temperatury niż PLA, bo lubi płynąć równo, ale nie za łatwo. Gdy dysza jest za zimna, materiał nie skleja się tak dobrze między warstwami, a powierzchnia robi się szorstka i miejscami niedolona. Gdy temperatura idzie za wysoko, zaczyna się klasyka: nitkowanie, gluty przy zatrzymaniu ruchu i utrata ostrych detali.
To materiał, który potrafi wyglądać dobrze nawet wtedy, gdy ustawienia są tylko „blisko celu”, ale prawdziwą przewagę pokazuje dopiero przy dopracowanym profilu. W praktyce oznacza to trzy proste reguły:
- Za nisko oznacza zwykle słabsze łączenie warstw, gorsze wypełnienie i mniej przewidywalny przepływ.
- W punkt daje równą powierzchnię, dobre zespolenie warstw i mniej problemów z retrakcją.
- Za wysoko zwiększa stringing, może przegrzewać drobne elementy i pogarszać jakość krawędzi.
Znaczenie ma też prędkość. Przy szybszym druku filament spędza krócej czasu w strefie grzania, więc często trzeba podnieść temperaturę o kilka stopni, żeby utrzymać stabilny przepływ. To samo dzieje się przy większej dyszy, grubszym layery i wyższym przepływie objętościowym. Gdy widzę, że model robi się matowy, nierówny albo podaje materiał z oporem, najpierw patrzę właśnie na temperaturę i tempo druku, a dopiero potem na resztę ustawień.
To dlatego następnym krokiem nie jest zgadywanie, tylko szybki test i porównanie kilku wariantów.
Jak dobrać ustawienia do własnej drukarki i szpuli
Najkrótsza droga do dobrego profilu to test temperatury, a nie zgadywanie. Wieża temperatur sprawdza się tu lepiej niż pojedynczy kostkowy wydruk, bo od razu widzisz, gdzie zaczyna się nitkowanie, a gdzie warstwy przestają się dobrze łączyć. Ja zwykle drukuję zakres co 5°C, na przykład 230, 235, 240, 245 i 250°C, a potem porównuję nie tylko wygląd, ale też wytrzymałość i zachowanie małych detali.
- Zacznij od profilu producenta i ustaw środek zakresu.
- Wydrukuj wieżę temperatur, zmieniając tylko jeden parametr naraz.
- Oceniaj nie tylko powierzchnię, ale też mosty, narożniki i łączenie warstw.
- Jeśli drukujesz szybciej niż standardowo, podnieś temperaturę o 5-10°C względem wolniejszego profilu.
- Przy dyszy 0,6 mm lub większym przepływie temperaturę często trzeba ustawić wyżej niż przy klasycznej 0,4 mm.
- Jeśli masz hotend z PTFE w strefie gorącej, trzymaj się limitów producenta; przy konstrukcji all-metal można bezpieczniej pracować wyżej.
Warto też pamiętać, że retrakcja nie rozwiąże wszystkiego, jeśli sam profil temperatury jest zły. Przy PETG najpierw ustawiam temperaturę, potem koryguję cofanie filamentu i prędkości ruchu jałowego. Dopiero wtedy oceniam, czy problemem jest materiał, czy po prostu zbyt agresywne ustawienia slicera.
Sama dysza to jednak nie wszystko, bo PETG bardzo mocno reaguje też na stół i chłodzenie.
Stół roboczy, chłodzenie i pierwsza warstwa
Przy PETG pierwsza warstwa jest ważniejsza niż efektowny wygląd górnych powierzchni. Jeśli spód nie złapie stołu dobrze, cały wydruk zaczyna się od problemów; jeśli złapie zbyt mocno, możesz uszkodzić powierzchnię roboczą przy zdejmowaniu modelu. Dlatego przy tym materiale myślę o stole nie jako o dodatku, tylko o jednym z głównych elementów profilu.
- Płyty teksturowane i satynowe zwykle dają najlepszy kompromis między adhezją a łatwym zdejmowaniem wydruku.
- Gładkie PEI potrafi przyczepić PETG zbyt mocno, więc bez warstwy separacyjnej łatwo o ślady na powierzchni.
- Stół 75-85°C to praktyczny punkt wyjścia dla większości szpul; przy większych modelach 85-90°C często poprawia trzymanie narożników.
- Chłodzenie na pierwszych warstwach lepiej trzymać nisko, a potem zwiększać je tylko tyle, ile potrzeba do mostów i przewieszek.
- Prędkość pierwszej warstwy lepiej obniżyć do około 20-30 mm/s, bo PETG lubi spokojne, równe podanie materiału.
Ja często stosuję też prostą zasadę: jeśli model ma mały kontakt ze stołem, zaczynam od umiarkowanego stołu, wolniejszej pierwszej warstwy i bardzo ostrożnego chłodzenia. Gdy wydruk jest duży i masywny, bardziej pilnuję równomiernej temperatury stołu niż samej dyszy. To drobna różnica, ale przy PETG daje wyraźnie mniej odklejających się rogów.
Gdy ten zestaw jest ustawiony rozsądnie, objawy błędnego profilu stają się dużo łatwiejsze do odczytania.
Jak rozpoznać, że profil jest jeszcze do korekty

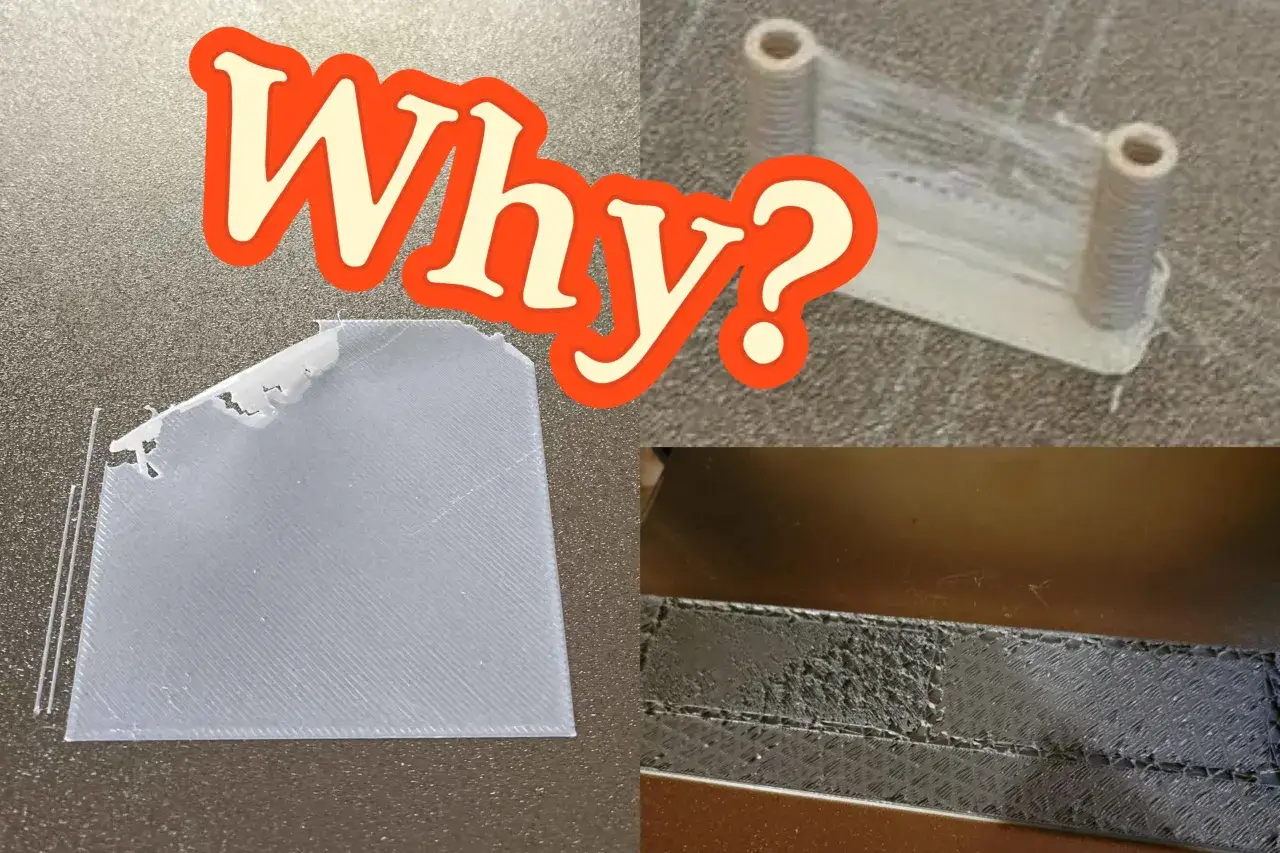

Najlepszy test PETG to nie tylko ładny wygląd, ale też czy wydruk zachowuje się przewidywalnie. Jeśli część wygląda dobrze, a jednocześnie pojawia się strzelanie, puchnięcie powierzchni albo bardzo cienkie włosy między elementami, zwykle problem nie leży w jednym miejscu. Poniżej traktuję to jak prostą diagnostykę.
| Objaw | Co zwykle oznacza | Pierwsza korekta |
|---|---|---|
| Nitkowanie i pajęczynki | Za wysoka temperatura, zbyt luźna retrakcja albo wilgotny filament | Obniż dyszę o 5°C, sprawdź retrakcję, wysusz szpulę |
| Słabe łączenie warstw | Za niska temperatura lub zbyt mocne chłodzenie | Podnieś dyszę o 5-10°C i zmniejsz wentylator |
| Gluty, zacieki i pęcherze przy ruchach start-stop | Za wysoka temperatura albo zbyt małe cofanie filamentu | Obniż temperaturę, dopracuj retrakcję i ruchy jałowe |
| Odklejanie narożników | Za chłodny stół, przeciąg albo za mocny nawiew | Podnieś temperaturę stołu, ogranicz chłodzenie, rozważ brim |
| Strzelanie i syczenie z dyszy | Wilgoć w filamencie | Wysusz PETG, zamiast bez końca podnosić temperaturę |
Wilgotne PETG bardzo łatwo myli tropy, bo objawy przypominają błędną temperaturę. Jeśli filament strzela, syczy albo zostawia mikrobąble, najpierw suszę go w 60°C przez około 6 godzin albo zgodnie z zaleceniem producenta. Dopiero potem wracam do temperatury dyszy, bo mokra szpula potrafi zniekształcić cały obraz testu i udawać, że trzeba „po prostu dać więcej stopni”.
Na tym etapie zwykle zostaje już tylko dopracowanie jednego profilu, zamiast ciągłego mieszania kilku półśrodków.
Najkrótsza droga do czystego PETG bez nerwowych poprawek
Gdybym miał zostawić tylko jedną zasadę, brzmiałaby tak: zaczynaj od środka zakresu, zmieniaj tylko jedną rzecz na raz i oceniaj nie tylko wygląd, ale też wytrzymałość oraz zachowanie modelu po ostygnięciu. PETG zwykle odwdzięcza się stabilnym drukiem, ale tylko wtedy, gdy temperatura, chłodzenie i sucha szpula grają razem.
Jeśli chcesz pójść krok dalej, wydrukuj jedną wieżę temperatur dla każdej nowej marki filamentu, zapisz wynik w slicerze i wracaj do tego profilu przy kolejnych projektach. To prostsze niż ciągłe zgadywanie i zwykle daje lepsze efekty niż „uniwersalne” ustawienia z internetu.
W praktyce najlepiej działa spokojny, metodyczny start: najpierw dobry punkt wyjścia dla dyszy i stołu, potem test temperatury, a na końcu dopracowanie retrakcji i chłodzenia. Taki porządek oszczędza czas, filament i nerwy, a przy PETG naprawdę robi różnicę.
