IronCAD to narzędzie, które szczególnie dobrze sprawdza się wtedy, gdy trzeba szybko przejść od pomysłu do części gotowej do wydruku. W tym tekście pokazuję, jak ten CAD wpisuje się w projektowanie mechaniczne 3D, co daje przy modelach pod druk 3D i gdzie trzeba zachować ostrożność, żeby nie tracić czasu na poprawki w slicerze. Dorzucam też praktyczne wskazówki, które pomagają od razu lepiej przygotowywać modele, tolerancje i eksport.
Najważniejsze informacje o IronCAD w projektach pod druk 3D
- To CAD nastawiony na szybkie projektowanie mechaniczne, a nie na artystyczne modelowanie organiczne.
- Najmocniej błyszczy przy częściach technicznych, prototypach i elementach montażowych.
- Do druku 3D kluczowe są: poprawna geometria, jednostki, siatka eksportu i tolerancje montażowe.
- Najczęściej punktem wyjścia będzie eksport STL, a w wymianie danych między CAD-ami przydaje się STEP.
- Przewaga tego typu programu rośnie wtedy, gdy często poprawiasz projekt i drukujesz kolejne iteracje.

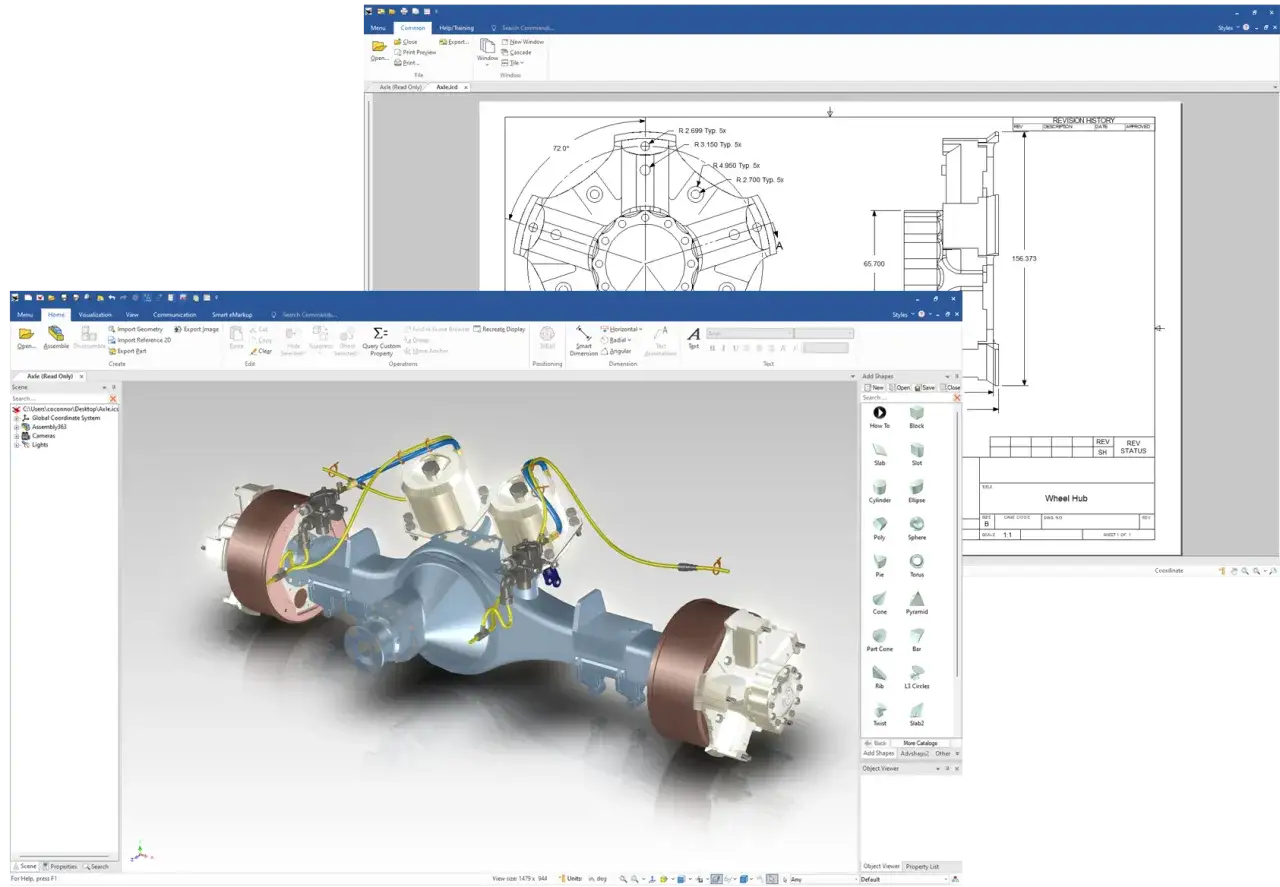

Czym jest IronCAD i gdzie pasuje w procesie druku 3D
Patrzę na ten program przede wszystkim jak na środowisko do mechanicznego projektowania 3D, w którym liczy się szybkie budowanie brył, składanie ich w złożenia i sprawne wprowadzanie zmian. To nie jest typowy „zabawkowy” modeler do tworzenia efektownych kształtów, tylko narzędzie, które ma pomóc zamienić koncepcję w realną część, a potem w dokumentację albo plik do wydruku.
W praktyce dobrze działa tam, gdzie projekt ma być funkcjonalny: obudowa, uchwyt, adapter, mocowanie, detal montażowy, przyrząd do testów lub pierwszy prototyp. W takich zastosowaniach ważniejsze od efektownych narzędzi są szybkość iteracji, przewidywalność geometrii i wygodny eksport. IronCAD daje też miks modelowania parametrycznego i bezhistorycznego, więc można pracować bardziej elastycznie niż w klasycznym, sztywnym drzewie operacji.
Jeśli więc druk 3D traktujesz jako etap produkcyjny, a nie jedynie hobby do tworzenia figurek, ten CAD wpisuje się w proces bardzo naturalnie. A skoro już wiadomo, do czego służy, trzeba zobaczyć, dlaczego właśnie sposób modelowania ma tu tak duże znaczenie.
Dlaczego w projektach do druku 3D liczy się sposób modelowania
Przy drukowaniu 3D sam kształt to dopiero połowa sukcesu. Równie ważne są tolerancje, grubość ścianek, kolejność montażu i logika podziału części. Ja zwykle zaczynam od pytania: czy to ma się tylko dobrze prezentować, czy ma działać po złożeniu? Od odpowiedzi zależy niemal wszystko.
Właśnie tu przewaga środowiska nastawionego na mechanikę staje się widoczna. Gdy projektujesz elementy techniczne, chcesz szybko zmieniać średnice otworów, luz na zatrzasku, długość ramienia czy pozycję gniazda pod śrubę. Narzędzia takie jak TriBall, czyli manipulator 3D do przesuwania i obracania obiektów, pomagają robić to bez ciągłego grzebania w drzewie operacji. Dla części pod druk 3D to nie jest detal, tylko realna oszczędność czasu.
Ważne jest też to, że przy prototypach rzadko kończy się na jednej wersji. Najpierw wychodzi „prawie dobre”, potem trzeba poprawić luz, dodać fazę, wzmocnić ściankę albo zmienić położenie podpór. Program, który pozwala szybko przepinać te decyzje, daje przewagę tam, gdzie liczy się iteracja, a nie jednorazowy efekt. To prowadzi wprost do pytania, jak przygotować sam model, żeby eksport nie zamienił się w serię nerwowych korekt.
Jak przygotować model do eksportu i slicera
W dokumentacji IronCAD widać jasno, że eksport STL pozwala kontrolować dokładność siatki, a to przy druku 3D ma znaczenie większe, niż wiele osób zakłada. Zbyt gruba siatka potrafi spłaszczyć łuki i krawędzie, a zbyt gęsta niepotrzebnie obciąża slicer i wydłuża przygotowanie pliku. Dlatego ja zawsze ustawiam eksport pod konkretny typ wydruku, a nie „na ślepo”.
Najprostsza zasada jest taka: najpierw poprawna geometria, potem eksport, dopiero na końcu slicer. Jeśli model ma błędy bryły, samo zapisanie go do STL ich nie naprawi. Warto sprawdzić, czy część jest zamknięta, czy nie ma samoprzecięć, cienkich powierzchni, które rozpadną się przy cięciu, oraz czy jednostki są zgodne z tym, czego oczekuje drukarka.
| Format | Kiedy go używam | Co daje | Ograniczenie |
|---|---|---|---|
| STL | Bezpośrednio do slicera i przygotowania wydruku | Jest prosty, szeroko obsługiwany i dobrze nadaje się do obróbki siatki | Nie przenosi historii modelu ani informacji projektowych |
| STEP | Do wymiany bryły między CAD-ami i dalszej edycji | Lepszy do współpracy technicznej niż format siatkowy | Nie jest końcowym formatem dla slicera |
| 3D PDF | Do prezentacji i akceptacji projektu | Ułatwia pokazanie modelu klientowi lub zespołowi | Nie służy do bezpośredniego druku |
Przy samym eksporcie patrzę jeszcze na trzy rzeczy: jednostki, gęstość siatki i orientację części. Jeśli projekt jest prosty, nie ma sensu przesadzać z detalem siatki. Jeśli ma małe łuki, zaczepy albo cienkie gniazda, lepiej wybrać dokładniejszy eksport i sprawdzić, czy kształt nie został zniekształcony.
- Jednostki ustawiam od razu, zwłaszcza gdy model przechodzi między milimetrami a calami.
- Luz montażowy przy FDM zaczynam zwykle od 0,2-0,4 mm na stronę i koryguję po teście.
- Grubość ścianek dobieram do technologii, ale unikam cienkich, „na styk” powierzchni, które w druku szybko zawodzą.
- Orientację dobieram tak, by ograniczyć podpory i nie osłabiać części w miejscu największego obciążenia.
Gdy model przejdzie przez eksport bez niespodzianek, naturalnie pojawia się pytanie, w jakich projektach ten sposób pracy daje największy zwrot.
Co w tym środowisku działa najlepiej przy prototypach i częściach mechanicznych
Największą wartość widzę w projektach, które mają być realnie używane, a nie tylko pokazywane na renderze. Jeśli drukujesz uchwyty, dystanse, mocowania, prowadnice, obudowy elektroniki, przyrządy do testów albo adaptery do istniejących elementów, taki CAD daje dużo wygody. Można szybko budować geometrię, wymieniać warianty i sprawdzać, co jeszcze trzeba poprawić przed kolejnym wydrukiem.
Dużym plusem są katalogi gotowych elementów i praca na standardowych częściach. W mechanice to ważne, bo śruby, podkładki, łożyska, tuleje czy dystanse wracają w projektach bardzo często. Zamiast od nowa modelować każdy detal, łatwiej budować bazę elementów, które można powtarzać i modyfikować. To przyspiesza zarówno prototyp, jak i późniejsze przygotowanie małej serii.
W praktyce najbardziej korzystają na tym projekty, w których trzeba szybko przejść od konceptu do fizycznego testu. Ja zwykle dzielę je na trzy grupy:
- Obudowy i osłony - ważne są punkty montażowe, otwory i łatwy dostęp do wnętrza.
- Uchwyty i mocowania - tutaj liczą się sztywność, grubość ścianek i sensowne promienie przejść.
- Przyrządy i szablony - tu wygrywa szybkość zmian i możliwość wydrukowania kolejnej wersji następnego dnia.
Im bardziej techniczny jest projekt, tym mocniej widać przewagę takiego podejścia. Ale nie każdy model i nie każda grupa użytkowników skorzysta z niego równie dobrze, więc warto uczciwie nazwać ograniczenia.
Gdzie pojawiają się ograniczenia i kiedy inny CAD bywa rozsądniejszy
Jeśli projekt dotyczy głównie form organicznych, rzeźbiarskich albo mocno „miękkich” kształtów, ten typ środowiska nie zawsze będzie najlepszy. Do takich zadań lepiej sprawdzają się narzędzia nastawione na modelowanie swobodne, rzeźbienie albo bardziej wyspecjalizowane operacje powierzchniowe. IronCAD jest mocny w mechanice, ale nie udaje programu do wszystkiego.
Druga rzecz to ekosystem i sposób pracy zespołu. To środowisko jest desktopowe i Windowsowe, więc jeśli ktoś szuka pracy typowo przeglądarkowej albo lekkiego dostępu z wielu urządzeń, może poczuć ograniczenie. Podobnie będzie wtedy, gdy firma wymaga bardzo szerokiego zestawu dodatków, standardu narzędziowego albo określonej integracji z innymi systemami CAD.
Porównawczo patrzyłbym na to tak:
- IronCAD - dobry wybór do szybkiej mechaniki, częstych zmian i prototypów, gdzie liczy się tempo.
- Fusion 360 - sensowny, gdy chcesz szeroki zestaw funkcji i pracę bardziej „platformową”, ale akceptujesz zależność od ekosystemu producenta.
- FreeCAD - atrakcyjny, gdy startujesz bez budżetu na licencję, ale godzisz się na mniej dopracowany przepływ pracy.
- SolidWorks - mocny w środowisku przemysłowym, choć dla wielu mniejszych zespołów jest po prostu cięższy organizacyjnie i finansowo.
Wniosek jest prosty: to bardzo sensowne narzędzie, jeśli twoim celem jest mechanika pod druk 3D, ale nie ma sensu udawać, że będzie idealne do każdego typu modelowania. Kiedy te granice są jasne, można zbudować naprawdę skuteczny workflow.
Jak wykorzystać ten CAD, żeby druk 3D naprawdę przyspieszał pracę
Gdybym miał wdrożyć ten program do regularnych wydruków, zacząłbym od trzech rzeczy: szablonu projektu, presetu eksportu STL i prostego testu tolerancji dla własnej drukarki. Taki zestaw daje więcej niż ciągłe poprawianie jednego pliku ręcznie. Najlepsze efekty pojawiają się wtedy, gdy projekt, eksport i druk stają się powtarzalnym procesem, a nie za każdym razem improwizacją.
- Tworzę własne profile eksportu dla prostych modeli, detali precyzyjnych i części pokazowych.
- Buduję bibliotekę standardowych otworów, luzów i łączników, żeby nie wymyślać ich od nowa przy każdym projekcie.
- Testuję na małych próbkach, zanim puszczę pełnowymiarową część na kilka godzin druku.
Jeśli myślisz o projektowaniu pod druk 3D w sposób praktyczny, a nie tylko demonstracyjny, taki sposób pracy jest po prostu rozsądny. Najwięcej zyskujesz wtedy, gdy model w CAD-zie od początku jest projektowany z myślą o wydruku, montażu i tolerancji, a nie dopiero „naprawiany” na końcu w slicerze.
