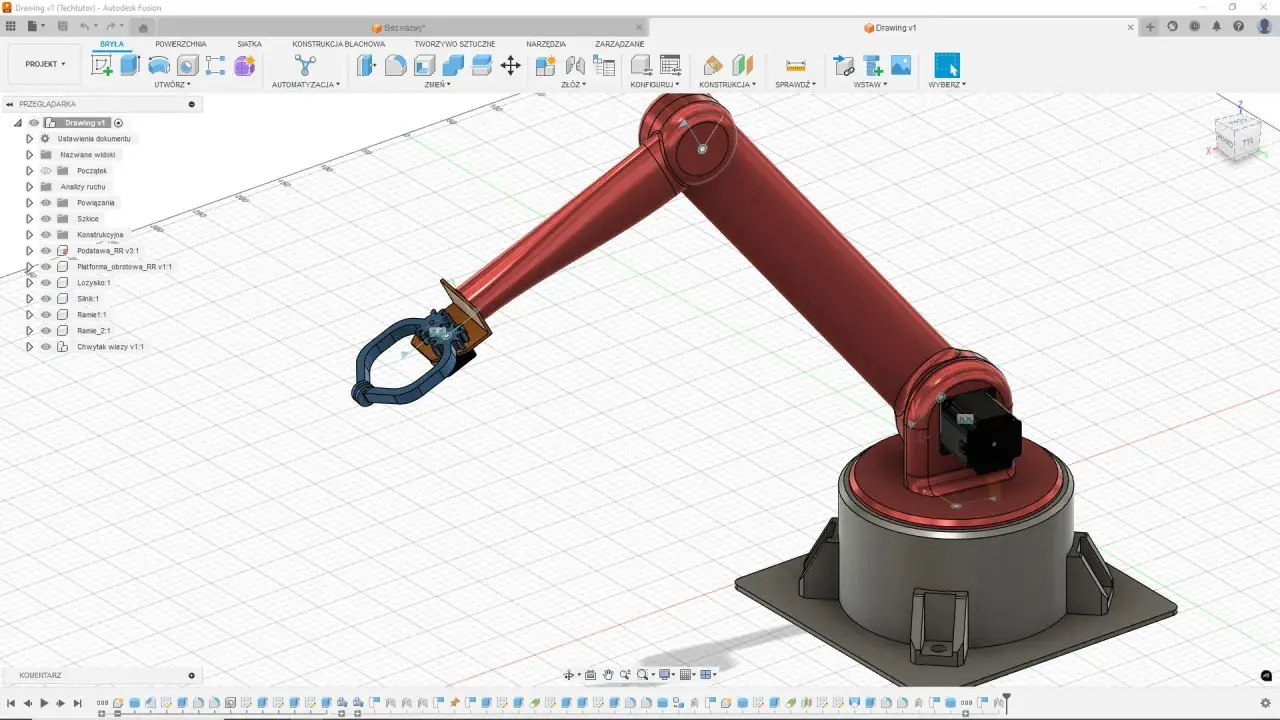

Dobry program CAD oszczędza czas jeszcze zanim model trafi do slicera, bo pozwala od razu pilnować wymiarów, grubości ścianek i tolerancji. W tym tekście rozkładam na części pierwsze, czym różnią się popularne narzędzia projektowe, które funkcje są naprawdę ważne przy druku 3D i jak wybrać rozwiązanie dopasowane do poziomu zaawansowania. Dorzucam też porównanie kilku programów, bo w praktyce to właśnie wybór środowiska pracy najczęściej decyduje o tym, czy projekt idzie gładko, czy kończy się serią poprawek.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem narzędzia CAD
- Do druku 3D najlepiej sprawdzają się modele parametryczne, bo łatwo zmienisz wymiary bez przebudowy całego projektu.
- STL to nie wszystko - w wielu przypadkach wygodniejszy jest też 3MF albo STEP, zależnie od etapu pracy.
- Najważniejsze są tolerancje, jednostki i poprawna geometria, a nie sama liczba funkcji w menu.
- Dla początkujących liczy się prosty interfejs i dobra nauka podstaw, nie tylko nazwa marki.
- FreeCAD, Fusion, Onshape, SketchUp i SolidWorks rozwiązują trochę inne problemy, więc porównanie ma sens dopiero po określeniu celu.
Jak czytam wybór narzędzia CAD do druku 3D
W praktyce osoba, która interesuje się takim narzędziem, zwykle chce dwóch rzeczy naraz: zrozumieć, czym jest projektowanie wspomagane komputerowo, i od razu wiedzieć, co sprawdzi się przy własnych modelach. Ja patrzę na to bardzo prosto: innego środowiska potrzebuje obudowa elektroniczna, innego uchwyt serwisowy, a jeszcze innego model koncepcyjny czy element dekoracyjny. Nie ma jednego uniwersalnego zwycięzcy, bo różne projekty wymagają różnych kompromisów. Następna decyzja to już nie marka, tylko typ pracy, jaką faktycznie będziesz wykonywać.
Jakie typy oprogramowania CAD spotkasz najczęściej
Ja dzielę takie narzędzia na kilka praktycznych grup, bo sama nazwa „CAD” niewiele mówi o tym, jak program zachowa się przy realnym projekcie. W druku 3D najczęściej wygrywa modelowanie parametryczne, bo pozwala opierać konstrukcję na szkicach, wymiarach i zależnościach. Do tego dochodzi praca na siatkach, ważna wtedy, gdy importujesz cudzy model albo skan i musisz go najpierw naprawić.
| Typ pracy | Najlepiej sprawdza się przy | Plusy | Ograniczenia |
|---|---|---|---|
| Modelowanie parametryczne | Części techniczne, obudowy, adaptery, uchwyty | Łatwa zmiana wymiarów, historia projektu, powtarzalność | Wymaga dyscypliny w szkicach i zależnościach |
| Modelowanie bezpośrednie | Szybkie korekty brył i iteracje kształtu | Duża swoboda przy przesuwaniu ścian i krawędzi | Przy wielu wersjach trudniej utrzymać porządek |
| 2D z elementami 3D | Rysunki, dokumentacja, prostsze bryły | Dobra kontrola rysunku i wymiarowania | Do złożonych modeli pod druk 3D bywa zbyt mało wygodne |
| Modelowanie koncepcyjne | Wnętrza, meble, obudowy wizualne, szybkie prototypy | Łatwy start, szybkie budowanie formy | Precyzja mechaniczna może być słabsza |
| Praca na siatkach | Skanowanie, import cudzych modeli, naprawa geometrii | Pomaga uratować pliki i poprawić mesh | Łatwo o błędy topologii i problemy z eksportem |
Jeśli mam zapamiętać tylko jedną rzecz, to tę, że przy druku 3D najlepiej działa oprogramowanie, które trzyma wymiar od szkicu aż po eksport. To właśnie dlatego w następnym kroku patrzę już nie na sam typ pracy, ale na funkcje, które realnie pomagają utrzymać geometrię w ryzach.

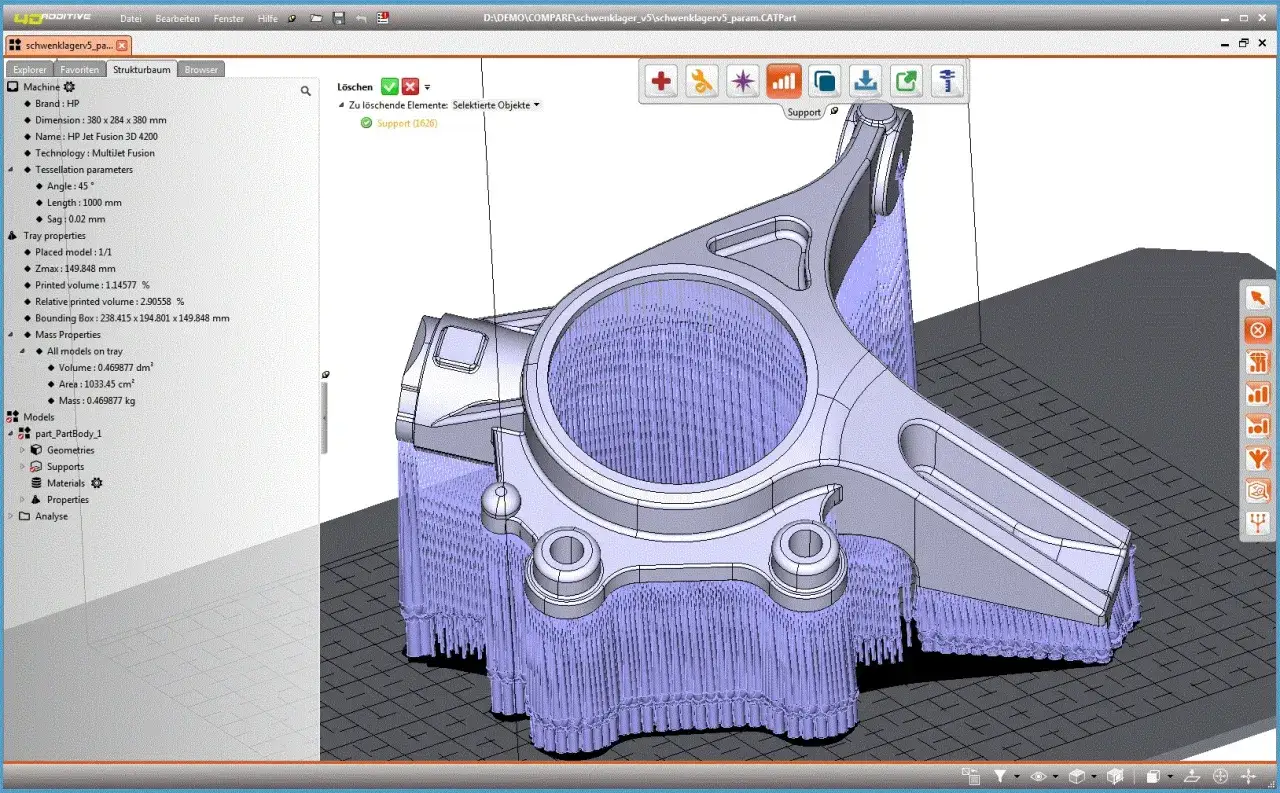

Jakie funkcje są naprawdę ważne przy modelach do druku 3D
Gdy model ma trafić na drukarkę, patrzę przede wszystkim na to, czy program pilnuje wymiarów, czy umożliwia sprawne poprawki i czy nie psuje geometrii przy eksporcie. Najważniejsze nie są efektowne renderingi, tylko stabilne szkice, poprawne wiązania, kontrola tolerancji i możliwość wyprowadzenia pliku w formacie, który slicer zinterpretuje bez niespodzianek.
- Szkice parametryczne - pozwalają budować model z wymiarów, które można później łatwo zmienić bez rysowania od nowa.
- Kontrola jednostek - ja od początku pracuję w milimetrach, bo w polskich projektach technicznych to zwykle najmniej problematyczne ustawienie.
- Naprawa geometrii - przydaje się przy importach, skanach i modelach pobranych od innych osób, gdzie siatka bywa uszkodzona.
- Kontrola grubości ścianek - model może wyglądać dobrze na ekranie, ale przy druku pęka, jeśli ściany są zbyt cienkie.
- Sprawne eksportowanie - jeśli zapis do pliku jest toporny, cała reszta pracy szybko traci sens.
- Wykrywanie kolizji - bardzo pomaga przy złożeniach, zatrzaskach i ruchomych elementach.
Przeczytaj również: Jak wygładzić PLA - skuteczne metody na idealne wykończenie wydruków
Formaty plików, które realnie mają znaczenie
Do wydruku nie potrzebujesz dziesięciu formatów, tylko dwóch lub trzech, które pasują do etapu pracy. Ja najczęściej traktuję STL jako plik końcowy dla slicera, 3MF jako wygodniejszą opcję tam, gdzie oprogramowanie i drukarka dobrze go obsługują, a STEP jako format wymiany między programami CAD.
| Format | Kiedy go używam | Na co uważać |
|---|---|---|
| STL | Najczęściej jako finalny plik do slicera | Nie przenosi historii modelu i łatwo zgubić jednostki, jeśli ktoś nie pilnuje ustawień |
| 3MF | Gdy chcę lepiej zachować kontekst wydruku i ustawienia | Nie każdy workflow obsługuje go równie wygodnie jak STL |
| STEP | Przy wymianie modeli między programami CAD | To nie jest typowy format końcowy dla slicera, tylko format roboczy |
| OBJ | Przy pracy na siatkach i modelach wizualnych | Do precyzyjnych części mechanicznych nie zawsze jest najwygodniejszy |
| DXF | Do szkiców 2D, laserów i prostych wycięć | Nie zastąpi poprawnego modelu 3D, jeśli celem jest druk bryły |
Dopiero mając te podstawy, warto porównać konkretne narzędzia, bo na papierze wiele z nich wygląda podobnie, ale w codziennej pracy różnice wychodzą bardzo szybko.
Które narzędzia warto brać pod uwagę na start
Jeśli miałbym polecić kilka rozwiązań bez udawania, że jedno pasuje do wszystkiego, patrzyłbym właśnie na ten zestaw. Każde narzędzie ma trochę inny charakter, więc kluczowe jest dopasowanie go do rodzaju modeli, poziomu cierpliwości i tego, czy pracujesz sam, czy z kimś w zespole.
| Narzędzie | Najmocniejsze strony | Dla kogo | Na co uważać |
|---|---|---|---|
| FreeCAD | Modelowanie parametryczne, solidna baza do części technicznych, brak kosztu wejścia | Dla osób, które chcą nauczyć się podstaw CAD bez presji subskrypcji | Interfejs wymaga cierpliwości, a pierwsze kroki bywają mniej intuicyjne |
| Autodesk Fusion | Łączy projektowanie 3D, pracę na siatkach i przygotowanie do produkcji w jednym środowisku | Dla osób, które chcą przejść od prototypu do dopracowanego modelu bez skakania między programami | Jest rozbudowany, więc początkujący łatwo gubią się w nadmiarze opcji |
| Onshape | Praca w przeglądarce, wygodna współpraca, wersjonowanie i eksport do STL, 3MF czy STEP | Dla zespołów i osób pracujących na różnych komputerach | Najlepiej działa w stabilnym, sieciowym workflow |
| SketchUp | Bardzo szybkie modelowanie koncepcyjne, prosty start, dobre do form i brył ogólnych | Dla osób robiących meble, wnętrza, proste obudowy i wizualne prototypy | Przy dokładnych częściach mechanicznych może brakować precyzji |
| SolidWorks | Zaawansowana mechanika, złożenia, bardzo mocne środowisko przemysłowe | Dla osób pracujących zawodowo nad dokładnymi częściami i dokumentacją | To cięższe narzędzie, zarówno pod względem nauki, jak i kosztu |
| AutoCAD | Dokumentacja 2D, precyzyjne rysunki i dobre zaplecze do projektów technicznych | Dla osób, które potrzebują głównie rysunków, planów i prostszych modeli | Do złożonych modeli pod druk 3D zwykle są wygodniejsze narzędzia stricte 3D |
Dla absolutnie prostych brył i pierwszych prób często pojawia się też Tinkercad, ale traktuję go raczej jako bardzo łagodne wejście niż docelowe środowisko pracy. Właśnie ten profil decyduje, czy wybór będzie szybki i wygodny, czy tylko efektowny na ekranie.
Jak wybrać narzędzie CAD do swojego workflow
Ja zawsze zaczynam od pytania, co dokładnie ma być zrobione po drodze, zanim plik trafi na drukarkę. Workflow, czyli cały łańcuch od szkicu do pliku dla slicera, ma większe znaczenie niż sama nazwa programu. Jeśli projekt żyje długo, ma kilka wersji i wymaga poprawek wymiarowych, wygrywa narzędzie parametryczne. Jeśli ważniejsza jest współpraca z innymi osobami, przydatna będzie wersja chmurowa albo taka, która dobrze prowadzi historię zmian.
- Jeśli projekt ma działać mechanicznie, wybierz narzędzie parametryczne z kontrolą szkiców, wymiarów i złożeń.
- Jeśli pracujesz z zespołem, wygodny będzie system w chmurze z wersjonowaniem i komentarzami.
- Jeśli startujesz od prostych obiektów, postaw na prosty interfejs i krótką krzywą nauki.
- Jeśli drukujesz głównie obudowy i adaptery, ważniejsza będzie precyzja i eksport niż efektowny wygląd narzędzi.
- Jeśli robisz dokumentację, liczy się też czytelny rysunek techniczny i porządek w plikach.
W praktyce nie ignoruję też sprzętu. Do prostych modeli wystarcza często 8-16 GB RAM i SSD, ale przy większych złożeniach, ciężkich siatkach i pracy na wielu wersjach celuję w 32 GB RAM, szybki dysk i sensowną kartę graficzną. To nie jest luksus, tylko wygoda, która naprawdę skraca czas oczekiwania na każdą poprawkę.
Najczęstsze błędy, które psują wydruk zanim trafi do slicera
Najwięcej problemów nie bierze się z samego slicera, tylko z modelu, który od początku był zrobiony z myślą o „ładnym wyglądzie”, a nie o realnym druku. Ja najczęściej widzę te same błędy, i to niezależnie od tego, czy projekt robi początkujący, czy ktoś już zna podstawy.
- Złe jednostki - model w calach, druk w milimetrach i nagle wszystko wychodzi dziesięć razy za duże albo za małe.
- Zbyt cienkie ścianki - przy FDM sensownie jest zaczynać od około 1,2-1,6 mm dla prostych elementów, bo cieńsze ściany łatwo tracą sztywność.
- Za mały luz montażowy - przy pierwszych projektach często startuję od około 0,2-0,4 mm, ale materiał i kalibracja drukarki mogą wymagać korekty.
- Otwarte bryły i błędy siatki - samoprzecięcia, dziury i nieciągłe powierzchnie potrafią zepsuć cały eksport.
- Eksport bez kontroli - zapis do STL nie kończy pracy, tylko przenosi ją na kolejny etap, więc model trzeba jeszcze obejrzeć po eksporcie.
- Myślenie wyłącznie o wyglądzie - ostre narożniki, zbyt cienkie zaczepy i dekoracyjne detale bez zapasu grubości często słabo znoszą warstwy.
Najtańsza kontrola jakości to nie pełny wydruk, tylko mały testowy fragment, na przykład narożnik, zatrzask albo otwór pod śrubę. Taki test zwykle mówi więcej niż długi opis funkcji w programie, a przy okazji oszczędza filament i czas.
Od czego zacząłbym dziś, gdybym budował swój zestaw od zera
Gdybym dziś zaczynał od zera, wybrałbym jedno narzędzie parametryczne, nauczył się szkiców, więzów, wymiarów i eksportu do STL lub 3MF, a dopiero potem dokładał bardziej zaawansowane elementy. To daje najlepszy zwrot z czasu nauki, bo od razu projektujesz z myślą o druku, a nie tylko o ładnym obrazie na ekranie. Druga rzecz, której nie pomijam, to mały test wydruku po każdej większej zmianie, bo wtedy bardzo szybko widać, czy geometria, tolerancje i orientacja warstw naprawdę działają.
To podejście jest mniej efektowne niż gonienie za najbardziej rozbudowanym pakietem, ale w praktyce działa lepiej. W druku 3D wygrywa nie ten, kto ma najwięcej narzędzi w menu, tylko ten, kto potrafi zbudować model poprawny, przewidywalny i gotowy do wydruku bez nerwowych poprawek w ostatniej chwili.
