Format DXF jest wygodny wtedy, gdy projekt wychodzi z CAD jako obrys, szkic albo profil do dalszej obróbki. W druku 3D przydaje się głównie na etapie przygotowania geometrii, a nie jako końcowy plik do slicera. W tym tekście pokazuję, kiedy warto go użyć, gdzie leżą ograniczenia i jak uniknąć błędów przy eksporcie.
Najważniejsze rzeczy o formacie DXF i druku 3D
- DXF służy przede wszystkim do wymiany danych CAD, zwłaszcza geometrii 2D.
- W projektach 3D przydaje się głównie jako punkt wyjścia do szkicu, profilu lub obrysu.
- Do gotowego wydruku bryły zwykle lepiej sprawdzają się STL albo 3MF.
- Najczęstsze problemy to jednostki, otwarte kontury i eksport całego modelu zamiast samego szkicu.
- Jeśli zależy Ci na dokładności, po imporcie zawsze sprawdź skalę i zamknięcie konturu.
Czym jest format DXF i dlaczego nadal ma znaczenie
DXF to format wymiany danych CAD stworzony po to, aby różne programy mogły przekazywać sobie rysunki i geometrię bez przywiązywania się do jednego producenta. W praktyce dobrze radzi sobie z liniami, łukami, poliliniami, warstwami i szkicami technicznymi, czyli z tym wszystkim, co stanowi bazę wielu projektów inżynierskich i hobbystycznych.
Najważniejsze jest to, że DXF jest przede wszystkim formatem wymiany geometrii, a nie gotowym modelem do druku. Można w nim przenosić także bardziej złożone elementy, ale w codziennej pracy najpewniej zachowuje się przy danych 2D. Dlatego ja traktuję go jako format pośredni: świetny do komunikacji między programami, mniej wygodny jako ostatni krok przed drukarką.
Warto też pamiętać, że plik może być zapisany w wersji tekstowej albo binarnej. Tekstowa odmiana jest łatwiejsza do podglądu i diagnostyki, a binarna bywa lżejsza. Dopiero gdy to rozumiesz, łatwiej ocenić, czy nadaje się do Twojego projektu drukowanego w 3D.
Kiedy DXF naprawdę pomaga w projektach 3D
W druku 3D ten format przydaje się najczęściej wtedy, gdy model zaczyna się od płaskiego szkicu, konturu albo obrysu. To dobry wybór dla elementów, które mają zostać wyciągnięte w grubość, wyprofilowane albo użyte jako baza pod dalsze modelowanie.
Najczęstsze scenariusze są bardzo praktyczne:
- obudowy i panele frontowe z wycięciami pod przyciski, gniazda i wyświetlacze,
- logotypy, napisy i reliefy, które później zamienia się w bryłę,
- proste uchwyty, dystanse i przekładki tworzone z jednego profilu,
- projekty zaczynające się w 2D CAD, a kończące jako model do wydruku po wyciągnięciu geometrii.
W polskich pracowniach i domowych warsztatach taki tryb pracy jest bardzo częsty, bo pozwala szybko przejść od rysunku do prototypu. Właśnie tu format sprawdza się lepiej niż w modelach organicznych, gdzie potrzebna jest pełna siatka 3D. Żeby wykorzystać to bez frustracji, trzeba jeszcze dobrze przygotować sam eksport.

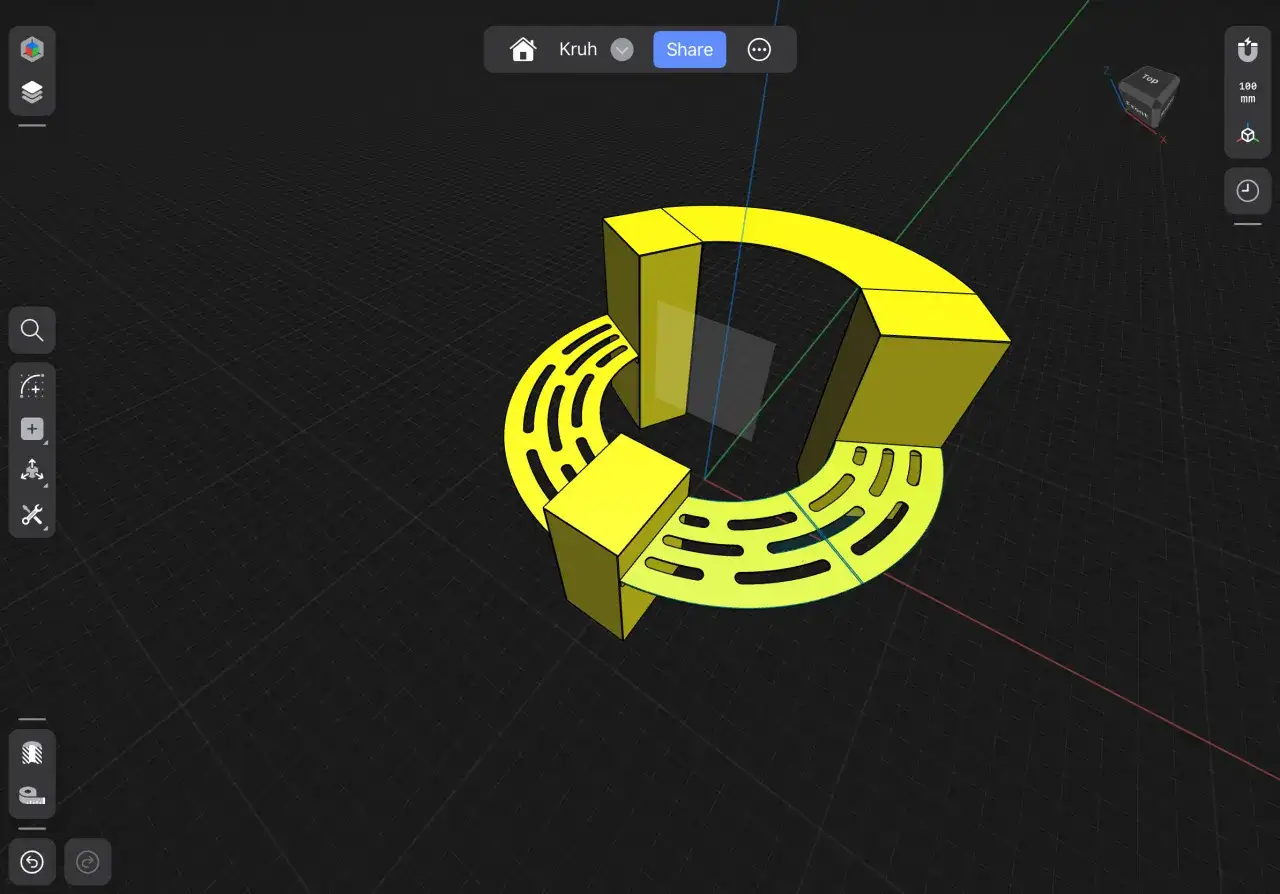

Jak przygotować plik do pracy z drukiem 3D
Jeżeli projekt ma trafić do drukarki, najważniejsze jest to, żeby nie eksportować „czegoś ogólnego”, tylko dokładnie to, czego potrzebujesz. W wielu programach lepiej wyeksportować sam szkic niż cały model, bo wtedy unikasz przypadkowej projekcji geometrii 3D, zbędnych linii i punktu zerowego, który potrafi wylądować w środku rysunku.
- Ustal jednostki jeszcze przed eksportem. Najwięcej błędów bierze się z mieszania milimetrów i cali, a wtedy model potrafi być większy lub mniejszy dokładnie 25,4 razy.
- Zostaw tylko potrzebny szkic lub wybrany fragment rysunku. Nie przenoś całej konstrukcji, jeśli do dalszej pracy potrzebny jest tylko jeden profil.
- Sprawdź, czy kontur jest zamknięty. Otwarty obrys bywa niewidoczny w podglądzie, ale później psuje ekstrudowanie, wypełnienie albo operacje cięcia.
- Usuń duplikaty linii i przypadkowe punkty. Taki śmieciowy element potrafi później wywołać problem z importem albo z automatycznym rozpoznaniem geometrii.
- Jeśli projekt zawiera dużo łuków i splajnów, zrób kontrolny import do programu docelowego. Nie każdy odczyta je tak samo dokładnie.
- Po imporcie zawsze zmierz jeden kluczowy wymiar. Podgląd wizualny bywa mylący, a pomiar od razu pokazuje, czy skala się zgadza.
Jeśli pracujesz w Fusion, AutoCADzie albo podobnym środowisku, ta kontrola jest szczególnie ważna. W praktyce to nie sam format sprawia kłopot, tylko sposób, w jaki został wyprowadzony z modelu. Na tym tle łatwo zobaczyć, kiedy DXF ma sens, a kiedy lepiej postawić na inny plik.
DXF na tle STL, STEP i 3MF
Jeżeli celem jest samo drukowanie gotowej bryły, DXF zwykle przegrywa z formatami stworzonymi z myślą o modelach przestrzennych. Za to wygrywa tam, gdzie potrzebny jest czysty obrys, szybka wymiana szkicu albo praca z geometrią 2D.
| Format | Co przenosi najlepiej | Najlepsze zastosowanie | Główne ograniczenie |
|---|---|---|---|
| DXF | Rysunek, szkic, obrys, warstwy | Start projektu, profil, element 2D do dalszego modelowania | Słaby wybór jako finalny plik do slicera |
| STL | Siatkę trójkątów | Gotowy model do druku w większości slicerów | Brak historii projektu i informacji parametrycznych |
| STEP | Dokładną geometrię bryły i powierzchni | Wymiana modeli między programami CAD | Nie jest typowym formatem końcowym do samego drukowania |
| 3MF | Model do druku z dodatkowymi danymi | Wysyłka do slicera z zachowaniem części ustawień i struktury modelu | Mniej uniwersalny w klasycznym obiegu CAD niż STEP |
Ja najczęściej patrzę na to bardzo prosto: jeśli chcesz przenosić geometrię do dalszego modelowania, użyj DXF albo STEP; jeśli chcesz wysłać gotowy model do druku, wybierz STL lub 3MF. Kiedy format wybrany jest źle, problemy pojawiają się szybciej niż sama drukarka zdąży się nagrzać.
Najczęstsze błędy przy imporcie i eksporcie
Większość kłopotów z tym formatem nie wynika z samego pliku, tylko z drobnych decyzji podjętych po drodze. Właśnie te błędy najczęściej marnują czas, bo na pierwszy rzut oka wszystko wygląda poprawnie.
- Pomieszane jednostki - jeden eksport w calach, drugi w milimetrach i model ląduje w złej skali.
- Eksport całego projektu zamiast szkicu - do pliku trafiają linie pomocnicze, osie i niechciane elementy z innych płaszczyzn.
- Otwarte kontury - profil wygląda poprawnie, ale program nie może go potraktować jak zamkniętej figury.
- Zbyt skomplikowane splajny - po imporcie zamieniają się w wiele odcinków i tracą czystość geometrii.
- Brak kontroli po imporcie - projekt otwiera się bez błędu, ale ma zły wymiar albo przesunięcie względem osi.
- Założenie, że warstwy rozwiążą wszystko - część programów czyta warstwy inaczej niż źródłowy CAD, więc trzeba to sprawdzić ręcznie.
Jeśli miałbym wskazać jeden nawyk, który oszczędza najwięcej czasu, byłaby to szybka kontrola wymiaru po każdym imporcie. To banalne, ale właśnie taki test najczęściej wychwytuje problem zanim zacznie się drukowanie. Dzięki temu nie poprawiasz błędu dopiero wtedy, gdy pierwsza warstwa już poszła w złą stronę.
Kilka decyzji, które oszczędzają najwięcej czasu w praktyce
Format DXF traktuję jako narzędzie robocze, nie jako cel sam w sobie. Najlepiej działa wtedy, gdy projekt startuje od szkicu, a kończy się na dobrze przygotowanej bryle, którą potem możesz przenieść do STL albo 3MF. Jeśli próbujesz użyć go jako uniwersalnego pliku do wszystkiego, bardzo szybko trafisz na ograniczenia związane z geometrią, skalą i interpretacją konturów.
W praktyce najbardziej opłaca się zachować prosty porządek: osobny szkic źródłowy, czytelne jednostki, jeden eksportowany obrys i kontrolny pomiar po imporcie. To niewielki koszt organizacyjny, ale daje dużo większą przewidywalność niż „naprawianie” pliku po fakcie. Przy druku 3D właśnie ta przewidywalność robi różnicę między szybkim prototypem a serią niepotrzebnych poprawek.
Jeżeli masz do wyboru kilka formatów, wybieraj ten, który odpowiada etapowi pracy. DXF zostaw na obrysy i szkice, STEP na wymianę geometrii CAD, a STL lub 3MF na finalny model do druku. To najprostsza zasada, która naprawdę działa w codziennym workflow.
