W pracy z drukiem 3D sam plik projektu to dopiero początek. W praktyce plik DWG bywa świetnym źródłem geometrii, ale nie zawsze nadaje się do wysłania prosto do slicera, bo przechowuje przede wszystkim dane CAD, a nie gotową do wydruku siatkę. Poniżej wyjaśniam, co ten format naprawdę zawiera, kiedy sprawdza się w workflow 3D i jak bezpiecznie przejść z rysunku do fizycznego modelu bez błędów skali, dziur w bryle i strat materiału.
Najważniejsze rzeczy, które warto wiedzieć o DWG przed drukiem 3D
- DWG to format CAD do przechowywania geometrii 2D i 3D, warstw, adnotacji i metadanych.
- Do druku 3D zwykle trzeba go przekonwertować do STL, 3MF albo OBJ.
- Jeśli projekt jest tylko rysunkiem 2D, trzeba go najpierw zamienić na bryłę lub zamkniętą geometrię.
- Najczęstsze problemy to zła skala, brak szczelności modelu i pomieszane jednostki.
- W praktyce 3MF często jest wygodniejszy od STL, bo zachowuje więcej informacji o projekcie.
Czym jest format dwg i co naprawdę przechowuje
DWG to natywny format AutoCAD-a i całego ekosystemu CAD, który według Autodesk potrafi przechowywać nie tylko linie i łuki, ale też geometrię 2D oraz 3D, warstwy, adnotacje i metadane. To ważne rozróżnienie, bo taki plik jest przede wszystkim dokumentem konstrukcyjnym, a nie gotowym modelem do druku. Innymi słowy: DWG opisuje projekt, ale nie zawsze opisuje go w sposób, którego oczekuje drukarka 3D.
Z perspektywy praktyki oznacza to jedno. Jeśli w środku masz jedynie rysunek techniczny, przekroje albo obrys bryły, to nadal jesteś na etapie projektu, a nie produkcji. Jeśli natomiast plik zawiera zamkniętą bryłę 3D, sytuacja robi się prostsza, bo z takiego modelu łatwiej przygotować plik roboczy dla slicera. To prowadzi prosto do pytania, dlaczego sam format CAD nie wystarcza do wydruku.
Dlaczego w druku 3D sam DWG zwykle nie wystarcza
Drukarka 3D nie potrzebuje rysunku, tylko drukowalnej siatki, czyli bryły opisanej jako powierzchnia z zamkniętym wnętrzem. Slicer rozcina model na warstwy, więc musi wiedzieć, co jest „w środku”, gdzie zaczyna się materiał i czy obiekt nie ma dziur, nakładających się ścian albo zerowej grubości. DWG może zawierać geometrię, ale nie zawsze jest to geometria gotowa do takiego przetworzenia.
| Format | Co przechowuje | Rola w druku 3D | Ograniczenia |
|---|---|---|---|
| DWG | Rysunki CAD, geometrię 2D i 3D, warstwy, adnotacje, metadane | Dobre źródło projektu i wymiarów | Zwykle nie jest bezpośrednio gotowy dla slicera |
| STL | Zespoły trójkątów opisujących powierzchnię | Najpopularniejszy format do przygotowania wydruku | Nie przenosi informacji o jednostkach i bogatej metadanych projektu |
| 3MF | Model, jednostki, ustawienia i dodatkowe informacje o projekcie | Bardzo wygodny do nowoczesnych workflow | Nie każdy starszy program obsługuje go równie dobrze |
W praktyce najczęściej kończy się to eksportem do STL albo 3MF. Prusa Knowledge Base traktuje 3MF jako format preferowany, bo zachowuje więcej informacji niż STL, a to naprawdę ułatwia życie przy złożonych projektach albo przy pracy na kilku częściach naraz. Z mojego punktu widzenia to właśnie ten etap decyduje, czy projekt przejdzie gładko przez slicer, czy zacznie się walka z naprawianiem geometrii. Skoro różnica jest już jasna, przechodzę do tego, jak taki projekt przygotować.
Jak przygotować model z DWG do wydruku
Najbezpieczniejszy workflow zaczyna się od sprawdzenia, czy masz do czynienia z rysunkiem 2D, czy z pełną bryłą 3D. Od tego zależy praktycznie cały dalszy proces. Jeśli dokument jest tylko szkicem technicznym, trzeba go najpierw przekształcić w obiekt o realnej objętości. Jeśli już masz bryłę, skupiasz się głównie na szczelności, skali i eksporcie do właściwego formatu.
Gdy pracujesz z rysunkiem 2D
- Sprawdź jednostki. Jeśli projekt jest w milimetrach, trzymaj się milimetrów aż do końca eksportu.
- Upewnij się, że kontury są zamknięte. Bez tego nie zbudujesz poprawnej bryły.
- Wyciągnij obrys do 3D, zwykle przez operację typu extrude albo sweep, zależnie od geometrii.
- Połącz elementy w jedną bryłę, jeśli mają stanowić jeden obiekt.
- Sprawdź grubości ścian. Przy popularnej dyszy 0,4 mm sensownym punktem wyjścia jest zwykle 0,8-1,2 mm, a dla części użytkowych częściej 1,2-1,6 mm.

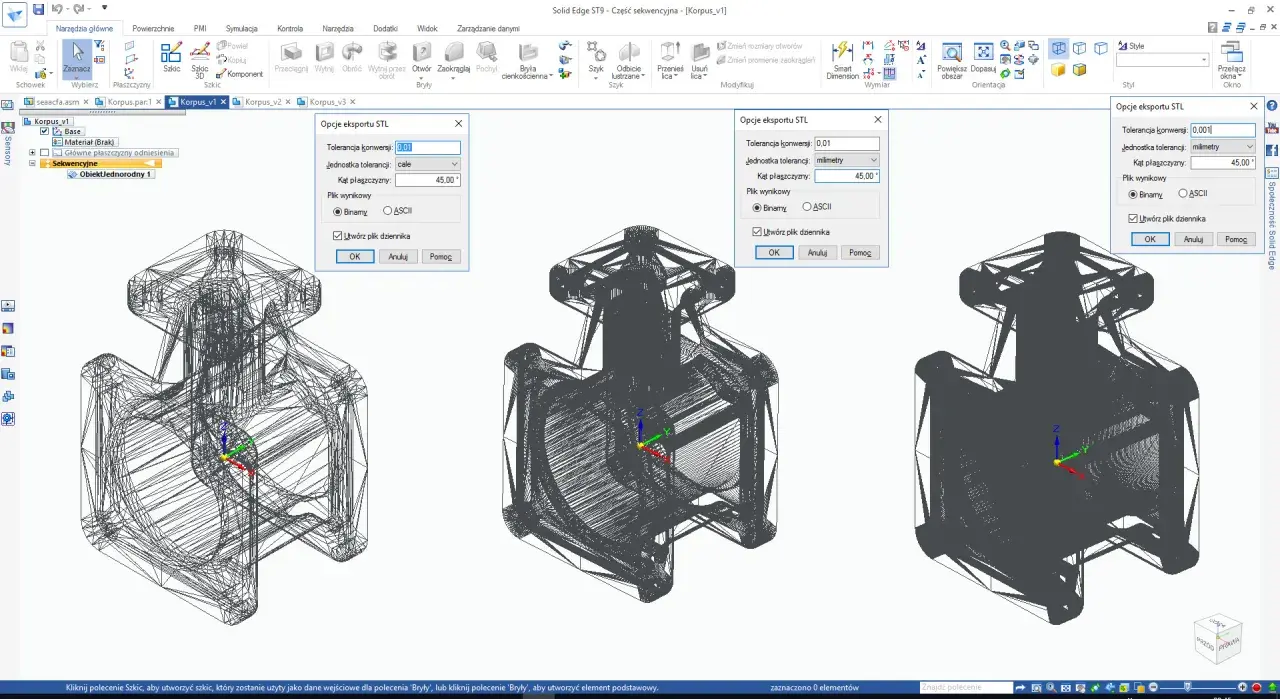

- Wyeksportuj model do STL albo 3MF i otwórz go w slicerze, żeby od razu wychwycić błędy skali.
Przeczytaj również: Jak zrobić projekt do drukarki 3D - uniknij najczęstszych błędów
Gdy masz już model 3D
Tu robota jest prostsza, ale nadal nie można jej zrobić „na skróty”. W AutoCAD-zie lub innym CAD-zie sprawdzam, czy model jest bryłą, a nie zestawem powierzchni, i czy jest szczelny. Jeśli obiekt ma otwarte krawędzie, cienkie fragmenty albo dziwne przecięcia, slicer potrafi go źle odczytać albo w ogóle odrzucić. Autodesk wprost wskazuje, że do eksportu STL trzeba wybierać obiekty będące bryłami lub szczelną siatką, więc to nie jest kwestia estetyki, tylko wymóg techniczny.
Na końcu zawsze robię jeszcze jedną rzecz: porównuję podgląd w slicerze z założeniami wymiarowymi. Błąd 10x albo 25,4x nadal zdarza się zaskakująco często, zwłaszcza gdy projekt w CAD-zie był tworzony w calach, a drukarka oczekuje milimetrów. To prowadzi do najczęstszych wpadek, które da się wyłapać dużo wcześniej.
Najczęstsze błędy, które psują wydruk
Wbrew pozorom problemy rzadko wynikają z samej drukarki. Najczęściej źródłem kłopotów jest geometria albo eksport. Poniżej zestawiam błędy, które widzę najczęściej, bo właśnie one najszybciej zamieniają dobry projekt w serię nieudanych prób.
| Problem | Skąd się bierze | Jak to naprawić |
|---|---|---|
| Model wychodzi płaski | Projekt ma tylko linie 2D, bez objętości | Przekształć obrys w bryłę i nadaj mu grubość |
| Slicer pokazuje dziury lub brak ścian | Geometria nie jest szczelna | Napraw krawędzie, połącz powierzchnie, sprawdź zamknięcie bryły |
| Model jest za mały albo za duży | Nieprawidłowe jednostki eksportu | Ustal jednostki przed eksportem i porównaj rozmiar w slicerze |
| Wydruk traci drobne detale | Detale są cieńsze niż możliwości drukarki | Uprość geometrię albo zwiększ grubości elementów |
| Plik otwiera się, ale wydruk jest zniekształcony | Powierzchnie nachodzą na siebie albo model ma samoprzecięcia | Wyczyść siatkę i sprawdź model w podglądzie naprawy błędów |
Jeśli miałbym wskazać jeden błąd, który najczęściej kosztuje najwięcej czasu, to jest nim właśnie zła skala. Drugi w kolejności to przekonanie, że slicer „sam sobie poradzi” z każdą geometrią. Zwykle nie poradzi sobie zbyt dobrze, jeśli model jest logicznie źle zbudowany. Dlatego warto od razu zadać sobie pytanie, kiedy DWG jest naprawdę dobrym punktem wyjścia.
Kiedy DWG ma sens jako punkt wyjścia do druku 3D
Ten format sprawdza się najlepiej tam, gdzie projekt już istnieje w środowisku CAD i trzeba go przenieść do świata fizycznych prototypów. Najbardziej oczywiste przykłady to elementy techniczne, obudowy, tabliczki, detale architektoniczne, proste bryły użytkowe i modele, które mają jasno zdefiniowane wymiary. W takich przypadkach DWG daje porządek, precyzję i dobrą kontrolę nad geometrią.
- Prototypy techniczne - gdy liczy się wymiar, a nie organiczna forma.
- Detale architektoniczne - elewacje, fragmenty budynków, przekroje, makiety.
- Obudowy i uchwyty - czyli elementy, które wymagają dopasowania do konkretnego sprzętu.
- Elementy edukacyjne i demonstracyjne - kiedy chcesz pokazać geometrię w skali.
DWG jest mniej wygodny, jeśli pracujesz nad modelami organicznymi, figurkami, rzeźbionymi detalami albo skanami 3D. W takich projektach naturalniejszym punktem startu bywa mesh, na przykład OBJ, STL albo plik z programu do modelowania organicznego. Tu nie chodzi o wyższość jednego formatu nad drugim, tylko o dopasowanie narzędzia do typu geometrii. Zostaje jeszcze ostatni filtr, który traktuję jako obowiązkowy przed wysłaniem modelu do druku.
Trzy sprawdzenia, które robią różnicę przed wysłaniem modelu do slicera
Po wielu projektach wypracowałem sobie prostą zasadę: jeśli model przechodzi te trzy kontrole, szansa na udany wydruk rośnie bardzo wyraźnie. To nie jest magia, tylko oszczędność czasu, filamentu i nerwów.
- Sprawdź jednostki - mm, cm i cale nie mogą się mieszać po cichu w tle.
- Sprawdź szczelność - model ma być bryłą, a nie zbiorem fragmentów i otwartych powierzchni.

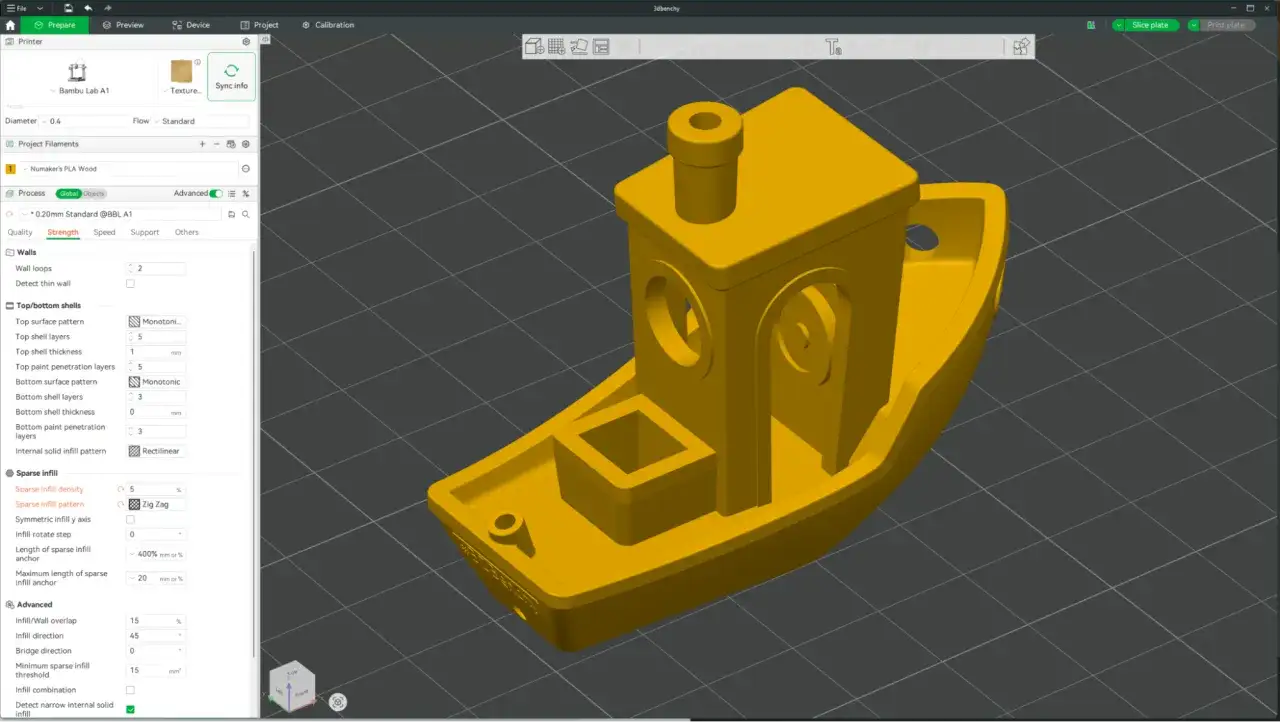

- Sprawdź podgląd w slicerze - jeśli coś wygląda podejrzanie na ekranie, na wydruku zwykle będzie wyglądało gorzej.
Jeśli projekt jest poprawny geometrycznie, dobrze zeskalowany i zapisany w formacie zrozumiałym dla slicera, DWG staje się bardzo dobrym punktem wyjścia do druku 3D. Gdy jednak plik zawiera tylko rysunek bez objętości, warto zatrzymać się krok wcześniej i najpierw zbudować prawdziwą bryłę. To właśnie ta różnica najczęściej decyduje o tym, czy wydruk będzie udany za pierwszym razem, czy dopiero po kilku poprawkach.
