Modelowanie 3D pod druk - Ładny model nie zawsze się drukuje!

Modelowanie 3D pod druk zaczyna się dużo wcześniej niż w slicerze: od decyzji, czy tworzysz część użytkową, prototyp, czy ozdobny detal. W tym artykule pokazuję, jak dobrać program, jak zaplanować model, jakie błędy najczęściej psują wydruk i kiedy lepiej postawić na prostsze rozwiązanie niż na efektowną geometrię. To praktyczny przewodnik dla osób, które chcą przejść od pomysłu do pliku, który naprawdę da się wydrukować.

Co naprawdę oznacza dobry model do druku

W praktyce nie każdy model 3D nadaje się do wydruku. Obiekt przygotowany tylko do renderu może mieć cienkie, otwarte powierzchnie i dowolną skalę, a drukarka potrzebuje spójnej, logicznej bryły o realnych wymiarach. Dlatego patrzę na trzy rzeczy naraz: geometrię, technologię druku i funkcję części.

Najważniejsza różnica jest prosta: ładny model nie zawsze jest drukowalny. Jeśli część ma działać mechanicznie, liczą się tolerancje, grubość ścian i to, czy po złożeniu elementy będą miały miejsce na ruch. Jeśli to detal dekoracyjny, większą rolę odgrywa estetyka i jakość powierzchni. Przy modelach technicznych myślę też o tym, czy bryła jest „szczelna”, czyli czy siatka jest zamknięta i nie zawiera błędów, które potrafią zepsuć eksport albo sam wydruk.

• Skala - model powinien być tworzony w milimetrach albo w jasno określonej jednostce.
• Zamknięta geometria - otwarte powierzchnie i przypadkowe dziury często kończą się problemami w slicerze.
• Tolerancje - elementy, które mają do siebie pasować, potrzebują luzu, a nie „idealnego” styku.
• Orientacja - to, jak obrócisz model, wpływa na podpory, czas druku i wytrzymałość.

Gdy to uporządkuję, wybór programu i całego procesu staje się o wiele prostszy. I właśnie od tego zwykle zaczynam.

Jakie programy sprawdzają się najlepiej na start

Nie ma jednego najlepszego narzędzia do projektowania modeli 3D. Innego programu potrzebuję do uchwytu, innego do obudowy elektroniki, a jeszcze innego do figurki albo organicznej rzeźby. Najwięcej czasu oszczędza mi nie „najmocniejszy” pakiet, tylko taki, który pasuje do rodzaju modelu.

Jeśli model ma trafić na drukarkę FDM i ma działać mechanicznie, zwykle wygrywa narzędzie parametryczne. Jeśli tworzę formy organiczne albo coś, co ma wyglądać naturalnie, częściej wybieram modelowanie siatkowe. Właśnie dlatego dobór programu traktuję nie jako „kwestię gustu”, tylko jako decyzję projektową, która wpływa na efekt końcowy. To prowadzi mnie do najważniejszego etapu: uporządkowanego procesu pracy.

Jak przejść od szkicu do pliku gotowego do wydruku

Najlepszy model powstaje wtedy, gdy nie projektuję „na oko”, tylko przechodzę przez kilka powtarzalnych kroków. To nie musi być skomplikowane, ale musi być konsekwentne. Ja zwykle zaczynam od funkcji, potem robię szkic wymiarowy, a dopiero później dokładam detale.

1. Określ zastosowanie - część ma się tylko dobrze prezentować, czy ma pracować pod obciążeniem albo pasować do innego elementu?
2. Zmierz wszystko, co krytyczne - otwory, osie, zatrzaski i miejsca styku najlepiej od razu opisać wymiarami.
3. Zbuduj bryłę bazową - prosta forma daje kontrolę nad geometrią i ułatwia późniejsze poprawki.
4. Dodaj tolerancje - przy połączeniach i ruchomych elementach nie projektuję „na styk”.
5. Sprawdź eksport - STEP przydaje się do dalszej edycji, STL do siatki, a 3MF do wygodniejszego przepływu pracy.

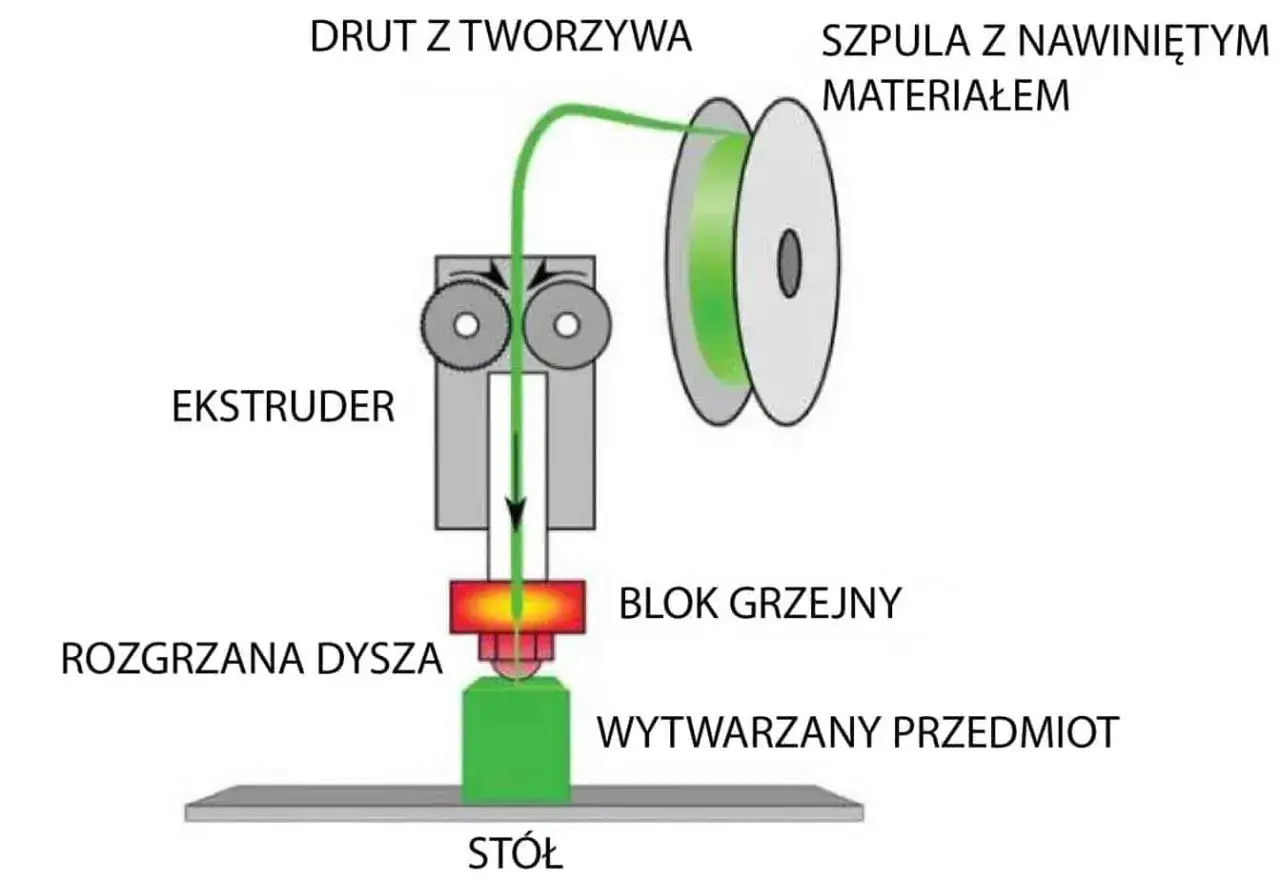

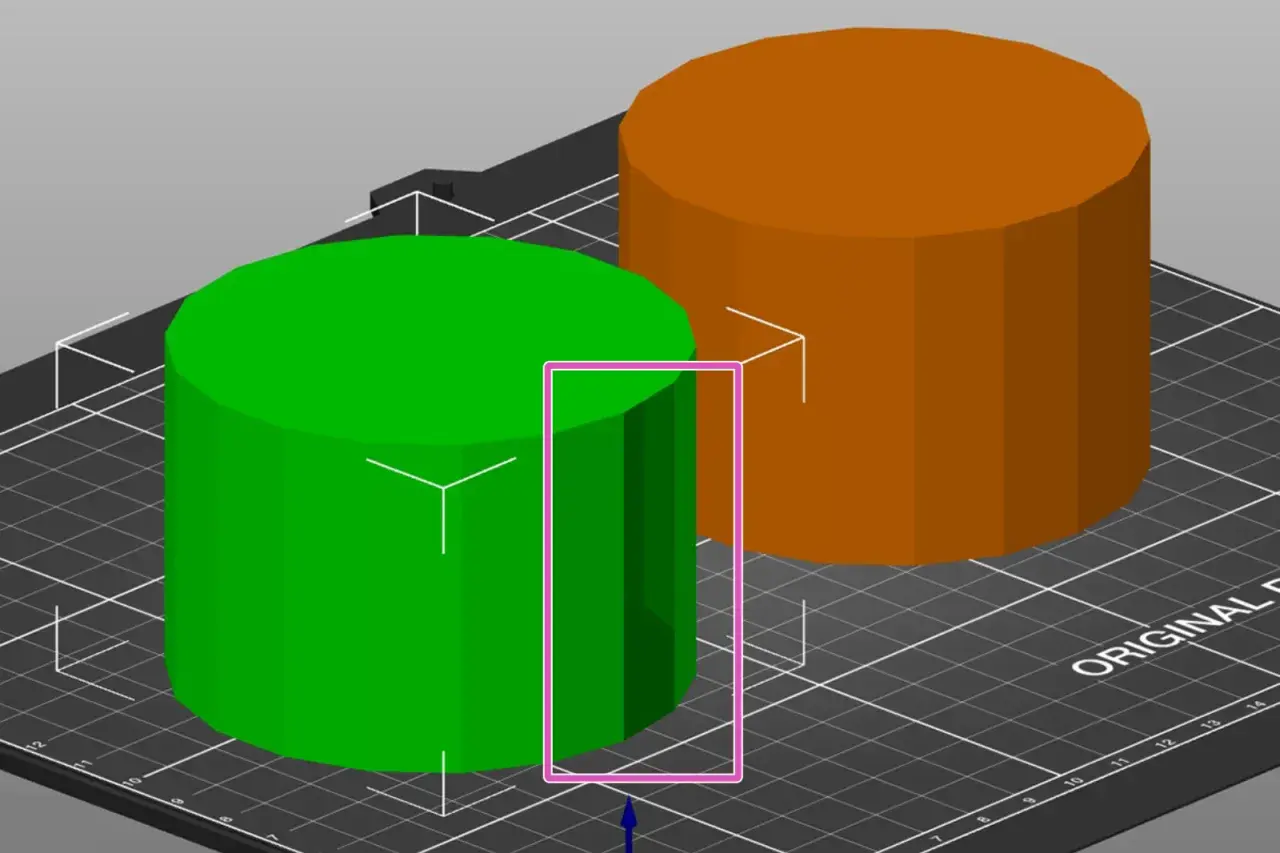

6. Przejdź przez slicer - dopiero tu widzę, czy orientacja, podpory i skala faktycznie mają sens.

Przy eksporcie coraz częściej wybieram 3MF, bo lepiej porządkuje projekt niż sam STL i jest praktyczny w nowoczesnym workflow. STL nadal bywa użyteczny jako uniwersalny format siatki, ale jeśli zależy mi na zachowaniu dodatkowych danych i porządku między programem a slicerem, 3MF daje zwykle lepszy punkt wyjścia. Gdy ten etap mam opanowany, zaczyna się właściwa walka o drukowalność modelu.

Jak projektować, żeby model dało się wydrukować bez zbędnych podpór

Tu najczęściej wychodzi różnica między ładnym projektem a projektem praktycznym. W druku 3D nie wystarczy „żeby wyglądało dobrze na ekranie” - model musi jeszcze przejść przez konkretną technologię i zachować sens po warstwach. W praktyce zawsze dopasowuję projekt do procesu, a nie odwrotnie.

• Dla FDM przyjmuję ściany rzędu 1,2-1,6 mm jako rozsądny punkt startowy dla wielu części użytkowych.
• Przy połączeniach ruchomych zostawiam luz, zwykle około 0,2-0,4 mm, ale zawsze sprawdzam go na konkretnej drukarce i materiale.
• Zwisy powyżej 45° planuję ostrożnie, bo zbyt ambitna geometria kończy się nadmiarem podpór i słabą powierzchnią.
• Lepsze są fazy i zaokrąglenia niż ostre, cienkie krawędzie, które łatwo się wykruszają albo źle drukują.
• Wewnętrzne komory projektuję świadomie, bo w żywicy i SLS problemem bywa nie sama bryła, tylko to, co po wydruku trzeba z niej usunąć.

Jeżeli projekt ma być naprawdę funkcjonalny, testuję najpierw fragment krytyczny, a nie cały model. To mały koszt, a pozwala sprawdzić spasowanie, luz i zachowanie warstw bez marnowania filamentu. Kiedy już wiem, co działa, przechodzę do wyłapywania błędów, które najczęściej psują pierwsze wydruki.

Najczęstsze błędy, które kosztują czas i filament

W praktyce większość problemów nie wynika z „złej drukarki”, tylko z projektu, który od początku nie był przygotowany z myślą o druku. Tych samych błędów widzę najwięcej u osób, które dopiero zaczynają i chcą od razu zrobić coś efektownego. Ja wolę najpierw zrobić coś poprawnego, a dopiero potem efektownego.

• Projekt w złej jednostce - model wygląda dobrze, ale po eksporcie jest za mały albo za duży.
• Za cienkie ściany - element niby istnieje, ale w praktyce pęka albo nie trzyma kształtu.
• Brak luzu montażowego - części, które miały się złożyć, zwyczajnie nie pasują.
• Ignorowanie orientacji - model jest trudniejszy w druku, słabszy mechanicznie i wymaga nadmiaru podpór.
• Zbyt dużo detali na małej powierzchni - w druku część detali znika, bo są po prostu za drobne.
• Eksport bez kontroli siatki - błędy topologii wychodzą dopiero w slicerze, gdy jest już za późno na wygodną korektę.

Najgorszy scenariusz to ten, w którym model wygląda „gotowo”, ale po wydruku okazuje się zbyt delikatny, zbyt ciasny albo nieczytelny w detalach. Dlatego wolę poprawić geometrię na etapie projektu niż ratować ją warstwą po warstwie. To naturalnie prowadzi do pytania, kiedy lepiej w ogóle nie robić wszystkiego samemu.

Kiedy lepiej zlecić model niż robić go samemu

Są projekty, przy których samodzielna nauka ma sens, ale są też takie, gdzie szybciej i taniej wychodzi wsparcie z zewnątrz. Dla mnie granica jest prosta: jeśli projekt wymaga wielu iteracji, precyzyjnych tolerancji albo odwzorowania istniejącego elementu, czas zaczyna być ważniejszy niż satysfakcja z samodzielnego kliknięcia wszystkiego od zera.

• Zlecaj, gdy projekt ma dużo ryzyka - na przykład obudowa, która musi pasować do elektroniki, albo element z zatrzaskami i prowadnicami.
• Zlecaj, gdy potrzebujesz szybkości - jeśli termin jest krótki, lepiej kupić czas niż uczyć się narzędzia pod presją.
• Zlecaj, gdy w grę wchodzi skanowanie lub odwrotne modelowanie - odtworzenie uszkodzonej części bywa trudniejsze niż stworzenie nowej od podstaw.
• Zlecaj, gdy brak ci danych wejściowych - dobry brief i rysunek wymiarowy skracają drogę bardziej niż sam entuzjazm.

Samodzielna praca nadal ma ogromny sens, ale tylko wtedy, gdy chcesz budować umiejętność krok po kroku, a nie ratować projekt w ostatniej chwili. Jeśli masz dobrze opisany cel i prosty model bazowy, nauka będzie szybka; jeśli cel jest złożony, outsourcing często zwyczajnie się opłaca. Z tego wynika ostatnia rzecz, która najbardziej pomaga w codziennej pracy z drukiem.

Co najbardziej pomaga przejść od jednego wydruku do powtarzalnej pracy

Największy skok jakości nie bierze się z jednego „lepszego programu”, tylko z porządku w procesie. Ja trzymam wersje plików, zapisuję ustawienia eksportu i po każdym ważniejszym projekcie notuję, co trzeba poprawić następnym razem. Dzięki temu kolejne modele nie zaczynają się od zera, tylko od sprawdzonego punktu wyjścia.

• Trzymaj plik natywny i eksport - jedna wersja do edycji, druga do druku.
• Pracuj na parametrach - jeśli zmienia się średnica otworu albo grubość ścianki, poprawiasz jedną wartość, a nie cały model.
• Testuj tolerancje na małych próbkach - szybciej sprawdzisz, czy złącze pasuje, niż drukując cały obiekt.
• Zapisuj orientację i ustawienia slicera - to przyspiesza powtarzalne wydruki bardziej, niż się na początku wydaje.
• Traktuj 3MF jako wygodny format roboczy - zwłaszcza wtedy, gdy projekt przechodzi między programem a slicerem.

Jeśli miałbym zostawić jedną praktyczną zasadę, powiedziałbym tak: projektuj tak, jakbyś miał to naprawdę wydrukować jutro rano, nie kiedyś „po dopracowaniu”. Taki sposób myślenia szybko filtruje zbędne ozdobniki i zostawia to, co działa w realnym druku 3D.
