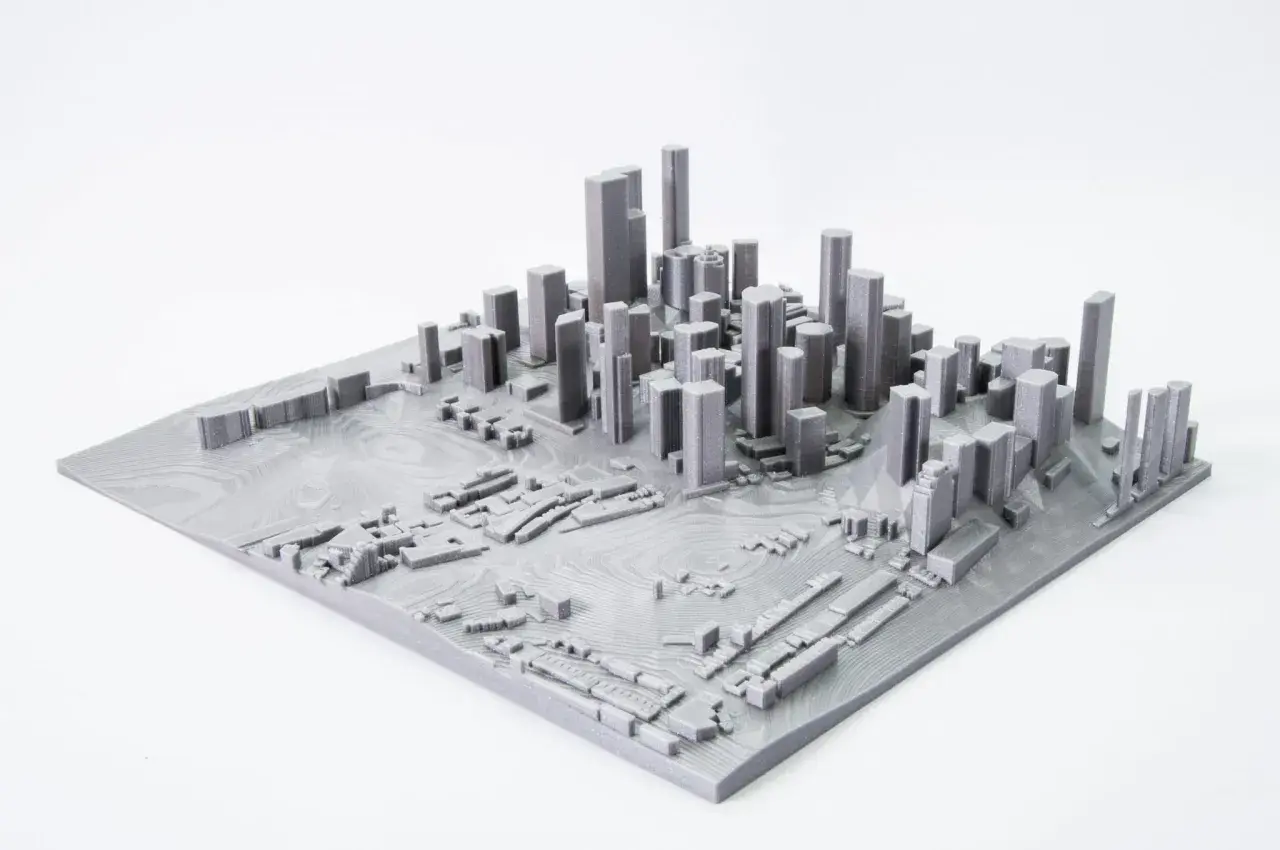

Projektowanie modelu do druku 3D to nie tylko geometria. Gdy dochodzi kolor, znak firmowy, faktura albo dekoracyjny wzór, w grę wchodzi mapping 3D, czyli świadome nakładanie obrazu, tekstury lub materiału na powierzchnię modelu. Poniżej pokazuję, kiedy ta technika realnie pomaga, jak przygotować model do projekcji i UV, jakie metody wybrać oraz co zrobić, żeby efekt nie rozpadł się po eksporcie albo po samym wydruku.
Najważniejsze zasady pracy z teksturą i projekcją na modelu 3D
- Mapowanie nie drukuje samo z siebie - w większości przypadków zmienia wygląd modelu w pliku, renderze albo w przygotowaniu do wydruku, a nie samą fizyczną powierzchnię.
- UV unwrap najlepiej sprawdza się przy złożonych kształtach, bo daje kontrolę nad tym, gdzie dokładnie trafia tekstura.
- Projekcja planarna jest szybka i wygodna dla logo, etykiet i prostych dekorów, ale na zakrzywionych formach łatwo się rozciąga.
- FDM, SLA i SLS zachowują się inaczej - im drobniejszy detal, tym ważniejsza jest technologia i skala wzoru.
- Najczęstszy błąd to projektowanie zbyt subtelnej faktury, która wygląda dobrze na ekranie, ale znika po wydruku.
- STL nie przenosi tekstur - jeśli zależy ci na kolorze lub mapie materiału, potrzebujesz formatu z UV i materiałami, na przykład OBJ, FBX albo glTF.
Czym jest mapowanie na modelu 3D i co daje w druku 3D
W praktyce mapping 3D to po prostu sposób, w jaki 2D obraz, materiał albo wzór zostaje przypisany do powierzchni przestrzennego modelu. Najczęściej mówimy tu o mapowaniu UV, projekcji planarniej, sferycznej albo cylindrycznej, czyli o metodach, które decydują, jak tekstura „owija” bryłę.
To ważne rozróżnienie: mapowanie nie jest jeszcze samym drukiem. Na ekranie wpływa na render i podgląd, a w druku 3D pomaga głównie wtedy, gdy projekt ma być później wyeksportowany do wizualizacji, do pracy z detalem powierzchni albo do technologii, która potrafi odtworzyć kolor i strukturę bardziej bezpośrednio. Jeśli model ma wyglądać dobrze po wydruku, mapowanie jest jednym z etapów kontroli wyglądu, nie magicznym przyciskiem „zrób ładnie”.
Ja patrzę na to jak na most między modelem a finalnym obiektem: dobrze przygotowana mapa ułatwia podgląd, korektę proporcji, dodanie logo, numeru seryjnego albo faktury, a czasem pozwala też ocenić, czy wzór nie będzie zbyt drobny dla konkretnej technologii. To prowadzi wprost do pytania, kiedy taka technika naprawdę daje przewagę, a kiedy jest tylko dodatkiem.
Kiedy ta technika ma sens, a kiedy lepiej ją ominąć
Mapowanie ma największy sens tam, gdzie powierzchnia obiektu niesie informację wizualną. W projektach pod druk 3D chodzi zwykle o cztery scenariusze: prototypy produktowe, figurki i rekwizyty, elementy z logo lub opisem oraz modele pokazowe, w których liczy się czytelność detalu.
- Warto je stosować, gdy chcesz sprawdzić wygląd etykiety, panelu sterującego, napisu lub dekoru jeszcze przed drukiem.
- Warto je stosować, gdy tworzysz wizualizację produktu i chcesz zobaczyć, jak materiał układa się na krawędziach, załamaniach i wypukłościach.
- Warto je stosować, gdy projekt ma trafić do technologii z lepszym odwzorowaniem powierzchni, na przykład SLA albo druk pełnokolorowy.
- Lepiej odpuścić, gdy tworzysz czysto funkcjonalny element i żadna tekstura nie wnosi wartości użytkowej.
- Lepiej odpuścić, gdy model FDM ma bardzo drobną fakturę, bo warstwy i tak ją częściowo przykryją.
Najprościej mówiąc: jeśli wzór ma być widoczny, czytelny i powtarzalny, mapowanie pomaga. Jeśli obiekt ma tylko działać mechanicznie, szkoda czasu na dopieszczanie efektu, którego nikt później nie zauważy. Żeby ta praca miała sens, trzeba jednak dobrze przygotować sam model.
Jak przygotować model, żeby projekcja nie rozjechała się na krawędziach

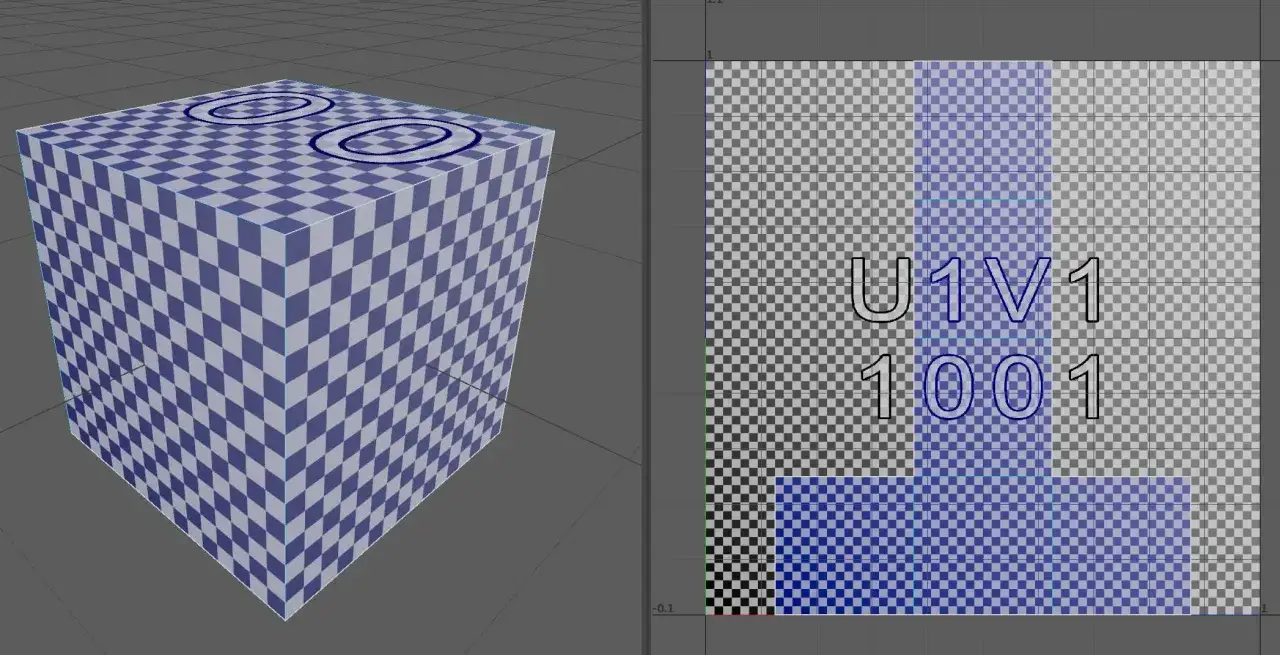

Na tym etapie najwięcej osób traci czas, bo zakłada, że tekstura „sama się dopasuje”. Nie dopasuje się, jeśli siatka jest chaotyczna, skala nie odpowiada wymiarom albo powierzchnia ma źle poprowadzone szwy. Ja zaczynam od bardzo prostego testu: jeśli model nie przejdzie kontroli w szachownicę albo na wzorze testowym, nie przejdzie też z normalną grafiką.
- Uporządkuj siatkę - model powinien być możliwie czysty, bez zbędnych nakładających się ścian i błędów topologii.
- Wyznacz szwy w mniej widocznych miejscach - na spodzie, pod detalem albo przy naturalnych załamaniach.
- Zrób UV unwrap - czyli rozłóż powierzchnię modelu na płaską siatkę, którą da się sensownie teksturować.
- Sprawdź rozciągnięcie na wzorze testowym, najlepiej na siatce lub szachownicy.
- Zweryfikuj skalę - wzór, który wygląda dobrze na miniaturze, może okazać się za drobny na realnym wydruku.
- Zdecyduj, czy potrzebujesz samej mapy, czy także geometrii - napis, logo albo panel może wymagać lekkiego wypuklenia, a nie tylko tekstury.
W praktyce bardzo pomaga też pilnowanie formatu eksportu. Jeśli zależy ci wyłącznie na geometrii, STL wystarczy. Jeśli ma zostać zachowana tekstura, kolory i mapy materiału, wybieram format, który to przenosi, bo bez tego połowa pracy zwyczajnie znika. Następny krok to wybór metody, bo nie każda technika działa dobrze na każdej geometrii.
Która metoda sprawdza się na jakiej geometrii
Jeśli projekt ma złożony kształt, nie ma jednego uniwersalnego rozwiązania. Ja zwykle wybieram metodę nie według tego, co jest „ładniejsze” w teorii, tylko według tego, jak zachowuje się powierzchnia modelu i czy wzór musi być precyzyjny.
| Metoda | Kiedy ma sens | Największa zaleta | Główne ograniczenie |
|---|---|---|---|
| UV mapping | Modele z wieloma detalami, zakrzywieniami i osobnymi strefami materiału | Największa kontrola nad tym, gdzie trafia wzór | Wymaga więcej pracy przy rozkładaniu siatki |
| Projekcja planarna | Logo, etykiety, proste grafiki i powierzchnie w miarę płaskie | Szybka i intuicyjna | Na łukach i narożnikach łatwo o rozciągnięcie |
| Projekcja cylindryczna lub sferyczna | Butelki, kubki, elementy obrotowe, kopuły | Dobrze obejmuje bryły o regularnym kształcie | Nie lubi nieregularnych załamań i ostrych krawędzi |
| Triplanar | Gdy chcesz uniknąć widocznych szwów na prostszych materiałach | Mniej problemów z pękającymi przejściami | Mniej kontroli nad precyzyjnym położeniem grafiki |
| Relief oparty na geometrii | Gdy wzór ma być fizycznie wyczuwalny po wydruku | Najlepiej przekłada się na realny obiekt | Zabiera czas i wymaga myślenia pod technologię druku |
Ja najczęściej wybieram UV, jeśli model ma być później teksturowany „na serio”, a projekcję planarną wtedy, gdy liczy się szybkość i prostota. Gdy projekt idzie do druku 3D, ważne staje się jednak nie tylko to, jak wygląda w programie, ale też jak zachowa się w konkretnej technologii.
Jak wygląda to w FDM, SLA, SLS i przy druku kolorowym
Tu zaczyna się najważniejsza część praktyczna, bo ta sama tekstura może wyglądać świetnie na renderze, a słabo na wydruku. Różnice między technologiami są na tyle duże, że projektując wzór, zawsze sprawdzam, czy pracuję pod gładką żywicę, pod warstwowy FDM, czy pod bardziej równą powierzchnię SLS.
| Technologia | Co zwykle wychodzi najlepiej | Na co uważać | Praktyczna wskazówka |
|---|---|---|---|
| FDM | Duże napisy, proste logo, mocniejszy relief | Widoczne warstwy potrafią zabić drobną fakturę | Jeśli detal ma być czytelny, nie schodzę zwykle poniżej około 0,4-0,8 mm wypukłości lub wgłębienia |
| SLA / DLP | Drobne znaki, subtelne przejścia, ostre krawędzie | Podpory i post-processing mogą zniszczyć delikatne fragmenty | Tu dobrze działa nawet subtelny relief rzędu 0,2-0,4 mm, o ile projekt nie jest zbyt gęsty |
| SLS / MJF | Równomierne wzory i mocniejsze struktury powierzchni | Naturalnie lekko ziarnista faktura maskuje finezyjne detale | Wzór powinien być bardziej wyraźny i kontrastowy niż w SLA |
| Druk pełnokolorowy | Grafiki, oznaczenia, przejścia kolorystyczne | To nadal niszowa i zwykle droższa opcja niż standardowy wydruk jednowarstwowy | Najlepiej działa, gdy projekt od początku powstaje z myślą o kolorze, a nie jako przeróbka „na końcu” |
Wniosek jest prosty: im bardziej warstwowa i surowa powierzchnia, tym mocniejszy musi być wzór. FDM dobrze znosi większe kontrasty, SLA lubi drobny detal, a SLS wymaga trochę bardziej zdecydowanego projektu. To właśnie tutaj najłatwiej popełnić kosztowny błąd, bo efekt ekranowy potrafi oszukać nawet doświadczone oko.
Najczęstsze błędy, które psują efekt jeszcze przed drukiem
W praktyce problemy powtarzają się niemal zawsze w tych samych miejscach. Nie są spektakularne, ale potrafią zrujnować cały projekt, zwłaszcza jeśli model ma wyglądać profesjonalnie na zdjęciach albo w prezentacji produktu.
- Zbyt drobny detal - na monitorze wygląda ostro, a po wydruku staje się szumem albo znika całkowicie.
- Szwy w złym miejscu - jeśli przechodzą przez przód modelu, wzór od razu wygląda na pocięty.
- Nieprawidłowa skala - logo jest albo za małe, albo rozciągnięte względem realnych wymiarów obiektu.
- Brak testowej siatki - bez sprawdzenia rozciągnięcia łatwo przeoczyć problem, który wyjdzie dopiero po eksporcie.
- Zakładanie, że mapa zastąpi geometrię - mapa normalnych może dać efekt w renderze, ale sam druk nie odtworzy jej tak samo bez odpowiedniej struktury materiału.
- Zły format pliku - jeśli tekstury nie są zapisane w eksporcie, cały wysiłek trafia do kosza.
Ja zawsze traktuję te błędy jako sygnał, że projekt jest jeszcze na etapie sprawdzania, a nie kończenia. Jeśli coś wygląda dobrze dopiero po mocnym powiększeniu, to najczęściej znaczy, że w realnej skali nie będzie wyglądało dobrze wcale. Z tego powodu przed eksportem robię prostą kontrolę końcową.
Co sprawdzam przed eksportem, żeby efekt nie zniknął po drodze
Przed zapisaniem pliku nie szukam już cudów, tylko odpowiadam sobie na kilka bardzo praktycznych pytań. To zwykle oszczędza mi kolejnego eksportu, poprawiania siatki i ponownego przygotowania tekstury.
- Czy wzór jest czytelny w realnej skali modelu, a nie tylko na zbliżeniu?
- Czy ważne elementy, takie jak logo albo napis, nie wypadają na szwie UV?
- Czy relief ma sens względem wybranej technologii druku?
- Czy wyeksportowałem plik w formacie, który faktycznie zachowa materiały i mapy?
- Czy nie lepiej zrobić test w mniejszej skali, zanim pójdę w pełny wydruk?
- Czy model ma być tylko oglądany, czy też dotykany i używany, bo to zmienia wymagania wobec powierzchni?
Jeśli mam jedną zasadę, to właśnie tę: najpierw sprawdzam, czy tekstura ma sens na geometrii, potem czy ma sens w technologii, a dopiero na końcu drukuję finalną wersję. Dzięki temu mapping 3D przestaje być ozdobą z programu graficznego, a staje się narzędziem, które naprawdę pomaga zrobić lepszy model i lepszy wydruk.
