DWG to format, który świetnie sprawdza się w pracy projektowej, ale w druku 3D często potrzebuje jeszcze jednego kroku: zamiany na siatkę gotową do slicera. Sam plik dwg rzadko jest tym, co trafia bezpośrednio do drukarki, bo zwykle trzeba go oczyścić, przeskalować, a czasem najpierw zamienić z rysunku 2D w pełną bryłę. W tym tekście pokazuję, co ten format naprawdę przechowuje, jak go przygotować do wydruku i kiedy lepiej sięgnąć po STL albo 3MF.
Najważniejsze informacje w skrócie
- DWG jest natywnym formatem CAD do pracy nad projektem, a nie finalnym formatem dla slicera.
- Do druku 3D najczęściej eksportuje się STL albo 3MF, bo to one najlepiej współpracują z programami do cięcia modelu na warstwy.
- Jeśli projekt jest tylko 2D, trzeba nadać mu grubość lub zamienić go w bryłę przed eksportem.
- Jeśli model jest 3D, kluczowe są jednostki, zamknięta geometria i brak błędów powierzchni.
- Do podglądu przydaje się DWG TrueView, a do przygotowania pliku pod wydruk wygodnie sprawdza się Fusion 360 lub slicer.
- 3MF lepiej przenosi jednostki i dodatkowe dane, a STL daje największą kompatybilność.
Czym jest format dwg i co naprawdę w nim siedzi
DWG to natywny format AutoCAD i wielu innych programów CAD. Przechowuje nie tylko geometrię 2D i 3D, ale też metadane projektu, warstwy, opisy, wymiary i informacje pomocnicze, które są ważne na etapie projektowania. W praktyce oznacza to, że ten format jest świetny do pracy inżynierskiej, architektonicznej i modelowania technicznego, bo zachowuje dużo więcej niż zwykły „obrazek z wymiarami”.
Z mojego punktu widzenia DWG jest formatem roboczym. Dobrze trzyma strukturę projektu, ale nie został stworzony po to, żeby od razu zasilać drukarkę 3D. I właśnie dlatego warto od razu rozdzielić etap projektowania od etapu przygotowania do wydruku.
To prowadzi do pytania, dlaczego sam zapis CAD nie wystarcza, skoro model wygląda poprawnie na ekranie.
Dlaczego ten format nie trafia prosto do slicera
Slicer potrzebuje przede wszystkim siatki powierzchniowej, a nie „inteligentnego” pliku CAD z warstwami i metadanymi. AutoCAD i podobne narzędzia pracują na bryłach, szkicach i geometrii parametrycznej, ale drukarka finalnie potrzebuje powierzchni podzielonej na trójkąty, czyli modelu, który da się jednoznacznie zamienić na ścieżki druku.
Jeśli projekt jest tylko 2D, trzeba nadać mu grubość. Jeśli jest już 3D, sprawdzam, czy bryła jest zamknięta, bez dziur i bez samoprzecinających się fragmentów. To właśnie tutaj najczęściej wychodzą problemy: model wygląda dobrze w CAD, a po imporcie do slicera okazuje się pusty w środku, odwrócony skalą albo pełen niewidocznych błędów topologii.
W praktyce najwięcej czasu oszczędza nie sam eksport, ale porządne przygotowanie geometrii jeszcze przed nim.
Jak przejść z projektu do pliku gotowego do druku
Ja zwykle pracuję według prostego schematu, bo on minimalizuje liczbę błędów po drodze:
- Otwieram projekt i sprawdzam jednostki. Milimetry i cale potrafią zrobić z modelu miniaturę albo gigantyczny obiekt.
- Czyszczę geometrię. Usuwam duplikaty, zbędne warstwy, przypadkowe linie i elementy pomocnicze, które nie mają trafić do wydruku.
- Jeśli to rysunek 2D, zamieniam go w obrys lub bryłę o realnej grubości. Sam kontur nie jest jeszcze modelem do druku.
- Jeśli to model 3D, sprawdzam, czy jest zamknięty i czy nie ma otwartych krawędzi.
- Eksportuję do STL albo 3MF. STL wybieram wtedy, gdy liczy się maksymalna kompatybilność. 3MF biorę wtedy, gdy chcę zachować jednostki, lepiej przenieść informacje o modelu i ograniczyć ryzyko nieporozumień.
- Importuję plik do slicera i od razu weryfikuję skalę, orientację, podpory oraz grubość ścianek.
Autodesk podaje, że przy druku 3D często trzeba ostatecznie zapisać model jako STL, bo to właśnie ten format jest najczęściej oczekiwany przez usługodawców i oprogramowanie przygotowujące wydruk. Jeśli jednak łańcuch narzędzi pozwala, 3MF bywa po prostu lepszym wyborem do nowoczesnego workflow.
Gdy ten etap masz za sobą, warto zobaczyć, jak DWG wypada na tle innych formatów, z którymi spotykasz się w praktyce.
DWG, DXF, STL i 3MF w praktyce
Autodesk podaje, że binarny DWG bywa około 25% mniejszy od DXF, który opiera się na kodowaniu tekstowym. To jednak nie rozstrzyga najważniejszej kwestii: który format najlepiej sprawdza się na konkretnym etapie pracy. Do modelowania używam jednego, do wymiany danych innego, a do finalnego przygotowania wydruku jeszcze innego.
| Format | Rola w workflow | Najmocniejsza strona | Główne ograniczenie |
|---|---|---|---|
| DWG | Projekt roboczy w CAD | Przechowuje 2D, 3D i metadane projektu | Nie jest finalnym plikiem dla slicera |
| DXF | Wymiana rysunków | Łatwiej otworzyć go w wielu programach | Zwykle mniej wygodny jako pełny format roboczy |

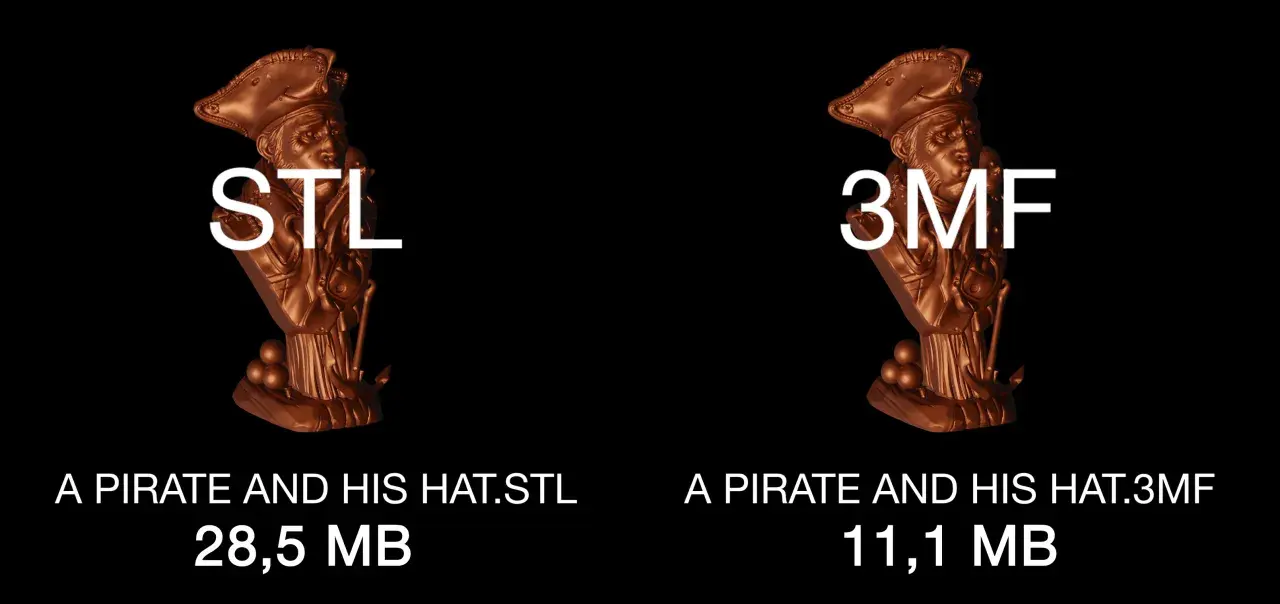

| STL | Standardowy plik do druku | Ogromna kompatybilność z oprogramowaniem do druku 3D | Brak jednostek i metadanych |
| 3MF | Nowocześniejszy plik do druku | Przenosi jednostki, kolory, tekstury i dodatkowe dane modelu | Starsze programy nie zawsze obsługują go równie dobrze |
Jeśli mam wybrać praktycznie: DWG zostawiam do pracy projektowej, STL do szerokiej kompatybilności, a 3MF do nowocześniejszego i bezpieczniejszego przygotowania wydruku. To właśnie ten wybór najczęściej decyduje o tym, czy plik wróci bez poprawek, czy utknie na etapie dopasowywania.
Skoro formaty są już uporządkowane, czas spojrzeć na błędy, które najczęściej psują cały proces.
Najczęstsze problemy przy pracy z modelami DWG
W praktyce problemy nie wynikają z samego formatu, tylko z tego, co znajduje się w środku. Najczęściej widzę powtarzalny zestaw błędów:
| Problem | Skąd się bierze | Co sprawdzam |
|---|---|---|
| Model jest za mały albo za duży | Niepasujące jednostki, najczęściej mm i cale | Ustawienia jednostek w CAD i w slicerze |
| Slicer pokazuje dziury w bryle | Otwarta powierzchnia lub uszkodzona siatka | Domknięcie geometrii i naprawę błędów topologii |
| Element „leży” w złej pozycji | Nieprawidłowa orientacja eksportu | Obrót modelu przed wysłaniem do slicera |
| Detale znikają po eksporcie | Zbyt gruba siatka lub zbyt agresywna redukcja geometrii | Ustawienia dokładności eksportu |
| Plik nie otwiera się w starszym programie | Nowsza wersja formatu DWG | Zapis do zgodnej wersji albo konwersję w viewerze |
| Rysunek 2D nie da się wydrukować | Brak grubości i brak bryły | Ekstruzję lub zamianę konturu na solid |
AutoCAD pozwala otwierać i zapisywać starsze wersje DWG, ale odwrotna zgodność nie działa równie dobrze. To ważne szczególnie wtedy, gdy projekt ma trafić do zewnętrznej drukarni albo do współpracy z kimś, kto pracuje na starszym oprogramowaniu.
Kiedy te rzeczy są dopilnowane, wybór programu staje się dużo prostszy.
Jakie narzędzia wybrać do otwierania i konwersji
Nie każdemu potrzebny jest pełny pakiet CAD. Jeśli chcę tylko obejrzeć projekt, sięgam po prostsze narzędzie. Jeśli mam poprawić geometrię, potrzebuję już pełnoprawnego programu do modelowania. W druku 3D najważniejsze są trzy etapy: podgląd, naprawa i eksport.
- Autodesk DWG TrueView sprawdza się do otwierania i podglądu DWG oraz do prostych konwersji wersji pliku.
- AutoCAD daje pełną edycję projektu, co ma sens, gdy trzeba poprawić szkice, warstwy, bryły lub wymiary przed eksportem.
- Fusion 360 jest wygodny, kiedy chcesz przejść z projektu CAD do eksportu 3MF lub STL i od razu ustawić parametry siatki.
- PrusaSlicer nie jest narzędziem do pracy z DWG, ale świetnie przydaje się po eksporcie, bo obsługuje STL, STEP, 3MF, OBJ i AMF oraz pozwala sprawdzić, czy model faktycznie nadaje się do druku.
Ja zwykle wybieram najkrótszą możliwą ścieżkę: oglądanie w viewerze, poprawki w CAD, eksport do 3MF albo STL i dopiero potem slicing. Jeśli usługodawca lub software akceptuje 3MF, biorę właśnie ten format. Jeśli nie, wracam do STL, bo kompatybilność nadal robi różnicę.
Co zapamiętać, zanim wyślesz projekt do drukarki
Jeśli plik dwg ma służyć tylko jako etap pośredni, nie przesadzam z detalami eksportu, ale zawsze pilnuję jednostek, domknięcia bryły i właściwego formatu końcowego. To trzy rzeczy, które najczęściej odróżniają projekt „do poprawy” od pliku, który od razu nadaje się do slicera.
Moja praktyczna zasada jest prosta: DWG do projektowania, STL do maksymalnej kompatybilności, 3MF do lepszego przenoszenia informacji o modelu. W drukowaniu 3D nie wygrywa najbardziej rozbudowany format, tylko ten, który najlepiej pasuje do konkretnego etapu pracy i nie gubi informacji po drodze. Jeśli trzymasz się tej logiki, oszczędzasz czas, materiał i nerwy przy pierwszym wydruku.
